Колонка L (местоположение) используется для указания, где находится
опережающий износ долота, отмеченный в колонке D. Кодирование участков

рабочей поверхности долота показано на рисунке 51.

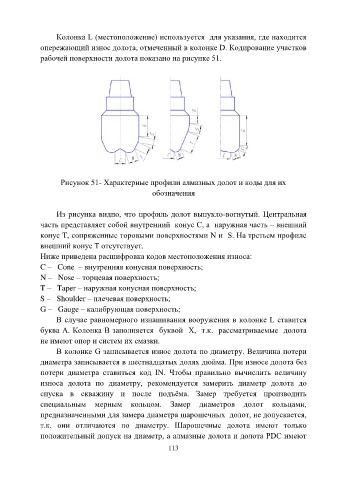

Рисунок 51- Характерные профили алмазных долот и коды для их
обозначения

Из рисунка видно, что профиль долот выпукло-вогнутый. Центральная
часть представляет собой внутренний конус С, а наружная часть – внешний

конус Т, сопряженные торовыми поверхностями N и S. На третьем профиле
внешний конус Т отсутствует.
Ниже приведена расшифровка кодов местоположения износа:

C – Cone – внутренняя конусная поверхность;
N – Nose – торцевая поверхность;
T – Taper – наружная конусная поверхность;
S – Shoulder – плечевая поверхность;

G – Gauge – калибрующая поверхность;
В случае равномерного изнашивания вооружения в колонке L ставится
буква А. Колонка В заполняется буквой Х, т.к. рассматриваемые долота

не имеют опор и систем их смазки.
В колонке G записывается износ долота по диаметру. Величина потери
диаметра записывается в шестнадцатых долях дюйма. При износе долота без

потери диаметра ставиться код IN. Чтобы правильно вычислить величину
износа долота по диаметру, рекомендуется замерить диаметр долота до
спуска в скважину и после подъёма. Замер требуется производить

специальным мерным кольцом. Замер диаметров долот кольцами,
предназначенными для замера диаметра шарошечных долот, не допускается,
т.к. они отличаются по диаметру. Шарошечные долота имеют только
положительный допуск на диаметр, а алмазные долота и долота PDC имеют
