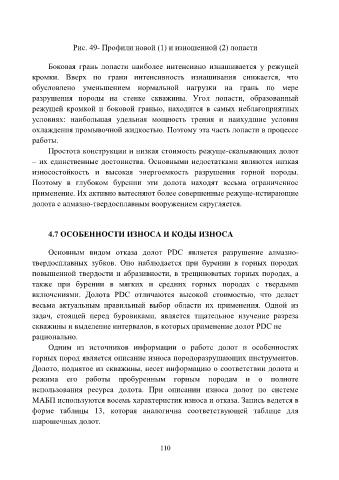

Page 110 - Породоразрущающий инструмент

Рис. 49- Профили новой (1) и изношенной (2) лопасти

Боковая грань лопасти наиболее интенсивно изнашивается у режущей
кромки. Вверх по грани интенсивность изнашивания снижается, что
обусловлено уменьшением нормальной нагрузки на грань по мере
разрушения породы на стенке скважины. Угол лопасти, образованный

режущей кромкой и боковой гранью, находится в самых неблагоприятных
условиях: наибольшая удельная мощность трения и наихудшие условия

охлаждения промывочной жидкостью. Поэтому эта часть лопасти в процессе
работы.
Простота конструкции и низкая стоимость режуще-скалывающих долот
– их единственные достоинства. Основными недостатками являются низкая

износостойкость и высокая энергоемкость разрушения горной породы.
Поэтому в глубоком бурении эти долота находят весьма ограниченное
применение. Их активно вытесняют более совершенные режуще-истирающие

долота с алмазно-твердосплавным вооружением скругляется.

4.7 ОСОБЕННОСТИ ИЗНОСА И КОДЫ ИЗНОСА

Основным видом отказа долот PDC является разрушение алмазно-

твердосплавных зубков. Оно наблюдается при бурении в горных породах
повышенной твердости и абразивности, в трещиноватых горных породах, а
также при бурении в мягких и средних горных породах с твердыми

включениями. Долота PDC отличаются высокой стоимостью, что делает
весьма актуальным правильный выбор области их применения. Одной из
задач, стоящей перед буровиками, является тщательное изучение разреза
скважины и выделение интервалов, в которых применение долот PDC не

рационально.
Одним из источников информации о работе долот и особенностях

горных пород является описание износа породоразрушающих инструментов.
Долото, поднятое из скважины, несет информацию о соответствии долота и
режима его работы пробуренным горным породам и о полноте
использования ресурса долота. При описании износа долот по системе

МАБП используются восемь характеристик износа и отказа. Запись ведется в
форме таблицы 13, которая аналогична соответствующей таблице для
шарошечных долот.
