Page 111 - Породоразрущающий инструмент
P. 111

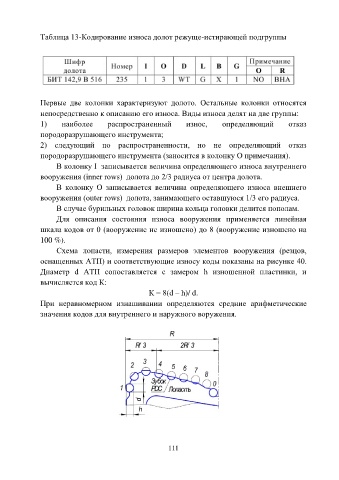

Таблица 13-Кодирование износа долот режуще-истирающей подгруппы
Первые две колонки характеризуют долото. Остальные колонки относятся
непосредственно к описанию его износа. Виды износа делят на две группы:
1) наиболее распространенный износ, определяющий отказ
породоразрушающего инструмента;
2) следующий по распространенности, но не определяющий отказ
породоразрушающего инструмента (заносится в колонку О примечания).
В колонку I записывается величина определяющего износа внутреннего
вооружения (inner rows) долота до 2/3 радиуса от центра долота.
В колонку О записывается величина определяющего износа внешнего
вооружения (outer rows) долота, занимающего оставшуюся 1/3 его радиуса.
В случае бурильных головок ширина кольца головки делится пополам.
Для описания состояния износа вооружения применяется линейная
шкала кодов от 0 (вооружение не изношено) до 8 (вооружение изношено на
100 %).
Схема лопасти, измерения размеров элементов вооружения (резцов,
оснащенных АТП) и соответствующие износу коды показаны на рисунке 40.
Диаметр d АТП сопоставляется с замером h изношенной пластинки, и
вычисляется код К:
К = 8(d – h)/ d.
При неравномерном изнашивании определяются средние арифметические
значения кодов для внутреннего и наружного воружения.
