Page 116 - Породоразрущающий инструмент

потеря алмазного слоя зубков (BF).

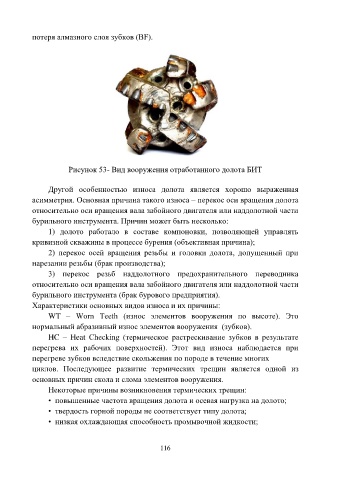

Рисунок 53- Вид вооружения отработанного долота БИТ

Другой особенностью износа долота является хорошо выраженная

асимметрия. Основная причина такого износа – перекос оси вращения долота
относительно оси вращения вала забойного двигателя или наддолотной части

бурильного инструмента. Причин может быть несколько:
1) долото работало в составе компоновки, позволяющей управлять
кривизной скважины в процессе бурения (объективная причина);
2) перекос осей вращения резьбы и головки долота, допущенный при

нарезании резьбы (брак производства);
3) перекос резьб наддолотного предохранительного переводника
относительно оси вращения вала забойного двигателя или наддолотной части

бурильного инструмента (брак бурового предприятия).
Характеристики основных видов износа и их причины:
WT – Worn Teeth (износ элементов вооружения по высоте). Это

нормальный абразивный износ элементов вооружения (зубков).
HC – Heat Checking (термическое растрескивание зубков в результате
перегрева их рабочих поверхностей). Этот вид износа наблюдается при

перегреве зубков вследствие скольжения по породе в течение многих
циклов. Последующее развитие термических трещин является одной из
основных причин скола и слома элементов вооружения.
Некоторые причины возникновения термических трещин:

• повышенные частота вращения долота и осевая нагрузка на долото;
• твердость горной породы не соответствует типу долота;
• низкая охлаждающая способность промывочной жидкости;

116
