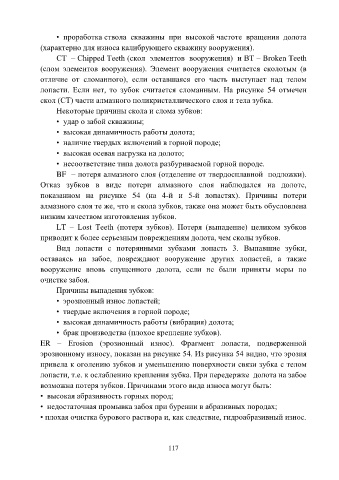

• проработка ствола скважины при высокой частоте вращения долота
(характерно для износа калибрующего скважину вооружения).

СТ – Chipped Teeth (скол элементов вооружения) и BT – Broken Teeth
(слом элементов вооружения). Элемент вооружения считается сколотым (в
отличие от сломанного), если оставшаяся его часть выступает над телом

лопасти. Если нет, то зубок считается сломанным. На рисунке 54 отмечен
скол (СТ) части алмазного поликристаллического слоя и тела зубка.
Некоторые причины скола и слома зубков:

• удар о забой скважины;
• высокая динамичность работы долота;
• наличие твердых включений в горной породе;

• высокая осевая нагрузка на долото;
• несоответствие типа долота разбуриваемой горной породе.
BF – потеря алмазного слоя (отделение от твердосплавной подложки).

Отказ зубков в виде потери алмазного слоя наблюдался на долоте,
показанном на рисунке 54 (на 4-й и 5-й лопастях). Причины потери
алмазного слоя те же, что и скола зубков, также она может быть обусловлена
низким качеством изготовления зубков.

LT – Lost Teeth (потеря зубков). Потеря (выпадение) целиком зубков
приводит к более серьезным повреждениям долота, чем сколы зубков.
Вид лопасти с потерянными зубками лопасть 3. Выпавшие зубки,

оставаясь на забое, повреждают вооружение других лопастей, а также
вооружение вновь спущенного долота, если не были приняты меры по
очистке забоя.

Причины выпадения зубков:
• эрозионный износ лопастей;
• твердые включения в горной породе;

• высокая динамичность работы (вибрация) долота;
• брак производства (плохое крепление зубков).
ER – Erosion (эрозионный износ). Фрагмент лопасти, подверженной
эрозионному износу, показан на рисунке 54. Из рисунка 54 видно, что эрозия

привела к оголению зубков и уменьшению поверхности связи зубка с телом
лопасти, т.е. к ослаблению крепления зубка. При передержке долота на забое

возможна потеря зубков. Причинами этого вида износа могут быть:
• высокая абразивность горных пород;
• недостаточная промывка забоя при бурении в абразивных породах;
• плохая очистка бурового раствора и, как следствие, гидроабразивный износ.
