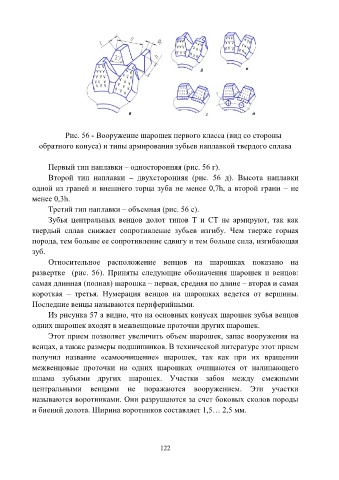

Рис. 56 - Вооружение шарошек первого класса (вид со стороны
обратного конуса) и типы армирования зубьев наплавкой твердого сплава

Первый тип наплавки – односторонняя (рис. 56 г).
Второй тип наплавки – двухсторонняя (рис. 56 д). Высота наплавки
одной из граней и внешнего торца зуба не менее 0,7h, а второй грани – не

менее 0,3h.
Третий тип наплавки – объемная (рис. 56 е).
Зубья центральных венцов долот типов Т и СТ не армируют, так как

твердый сплав снижает сопротивление зубьев изгибу. Чем тверже горная
порода, тем больше ее сопротивление сдвигу и тем больше сила, изгибающая
зуб.
Относительное расположение венцов на шарошках показано на

развертке (рис. 56). Приняты следующие обозначения шарошек и венцов:
самая длинная (полная) шарошка – первая, средняя по длине – вторая и самая
короткая – третья. Нумерация венцов на шарошках ведется от вершины.

Последние венцы называются периферийными.
Из рисунка 57 а видно, что на основных конусах шарошек зубья венцов
одних шарошек входят в межвенцовые проточки других шарошек.

Этот прием позволяет увеличить объем шарошек, запас вооружения на
венцах, а также размеры подшипников. В технической литературе этот прием
получил название «самоочищение» шарошек, так как при их вращении

межвенцовые проточки на одних шарошках очищаются от налипающего
шлама зубьями других шарошек. Участки забоя между смежными
центральными венцами не поражаются вооружением. Эти участки
называются воротниками. Они разрушаются за счет боковых сколов породы

и биений долота. Ширина воротников составляет 1,5… 2,5 мм.
