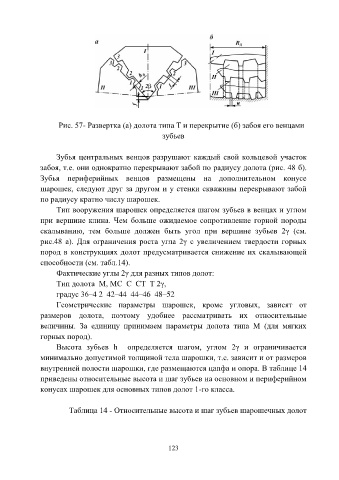

Рис. 57- Развертка (а) долота типа Т и перекрытие (б) забоя его венцами

зубьев

Зубья центральных венцов разрушают каждый свой кольцевой участок

забоя, т.е. они однократно перекрывают забой по радиусу долота (рис. 48 б).
Зубья периферийных венцов размещены на дополнительном конусе
шарошек, следуют друг за другом и у стенки скважины перекрывают забой

по радиусу кратно числу шарошек.
Тип вооружения шарошек определяется шагом зубьев в венцах и углом
при вершине клина. Чем больше ожидаемое сопротивление горной породы

скалыванию, тем больше должен быть угол при вершине зубьев 2γ (см.
рис.48 а). Для ограничения роста угла 2γ с увеличением твердости горных
пород в конструкциях долот предусматривается снижение их скалывающей

способности (см. табл.14).
Фактические углы 2γ для разных типов долот:
Тип долота М, МС С СТ Т 2γ,

градус 36–4 2 42–44 44–46 48–52
Геометрические параметры шарошек, кроме угловых, зависят от
размеров долота, поэтому удобнее рассматривать их относительные
величины. За единицу принимаем параметры долота типа М (для мягких

горных пород).
Высота зубьев h определяется шагом, углом 2γ и ограничивается
минимально допустимой толщиной тела шарошки, т.е. зависит и от размеров

внутренней полости шарошки, где размещаются цапфа и опора. В таблице 14
приведены относительные высота и шаг зубьев на основном и периферийном
конусах шарошек для основных типов долот 1-го класса.

Таблица 14 - Относительные высота и шаг зубьев шарошечных долот
