Page 118 - Породоразрущающий инструмент

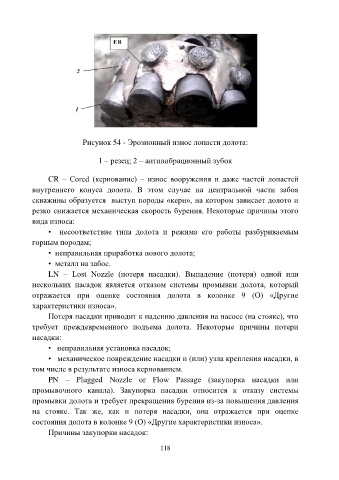

Рисунок 54 - Эрозионный износ лопасти долота:

1 – резец; 2 – антивибрационный зубок

CR – Cored (кернование) – износ вооружения и даже частей лопастей

внутреннего конуса долота. В этом случае на центральной части забоя
скважины образуется выступ породы «керн», на котором зависает долото и
резко снижается механическая скорость бурения. Некоторые причины этого

вида износа:
• несоответствие типа долота и режима его работы разбуриваемым
горным породам;
• неправильная приработка нового долота;

• металл на забое.
LN – Lost Nozzle (потеря насадки). Выпадение (потеря) одной или
нескольких насадок является отказом системы промывки долота, который

отражается при оценке состояния долота в колонке 9 (О) «Другие
характеристики износа».
Потеря насадки приводит к падению давления на насосе (на стояке), что

требует преждевременного подъема долота. Некоторые причины потери
насадки:
• неправильная установка насадок;

• механическое повреждение насадки и (или) узла крепления насадки, в
том числе в результате износа кернованием.
PN – Plugged Nozzle or Flow Passage (закупорка насадки или
промывочного канала). Закупорка насадки относится к отказу системы

промывки долота и требует прекращения бурения из-за повышения давления
на стояке. Так же, как и потеря насадки, она отражается при оценке

состояния долота в колонке 9 (О) «Другие характеристики износа».
Причины закупорки насадок:

118
