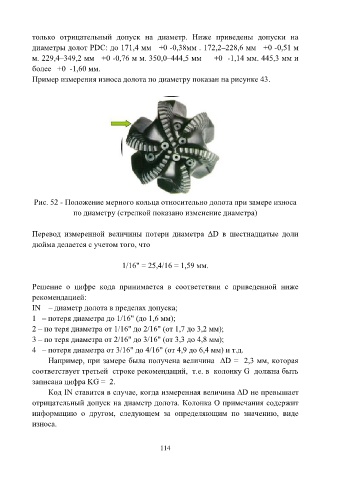

только отрицательный допуск на диаметр. Ниже приведены допуски на
диаметры долот PDC: до 171,4 мм +0 -0,38мм . 172,2–228,6 мм +0 -0,51 м

м. 229,4–349,2 мм +0 -0,76 м м. 350,0–444,5 мм +0 -1,14 мм. 445,3 мм и
более +0 -1,60 мм.
Пример измерения износа долота по диаметру показан на рисунке 43.

Рис. 52 - Положение мерного кольца относительно долота при замере износа

по диаметру (стрелкой показано изменение диаметра)

Перевод измеренной величины потери диаметра ΔD в шестнадцатые доли

дюйма делается с учетом того, что

1/16" = 25,4/16 = 1,59 мм.

Решение о цифре кода принимается в соответствии с приведенной ниже
рекомендацией:
IN – диаметр долота в пределах допуска;

1 – потеря диаметра до 1/16" (до 1,6 мм);
2 – по теря диаметра от 1/16" до 2/16" (от 1,7 до 3,2 мм);
3 – по теря диаметра от 2/16" до 3/16" (от 3,3 до 4,8 мм);

4 – потеря диаметра от 3/16" до 4/16" (от 4,9 до 6,4 мм) и т.д.
Например, при замере была получена величина ΔD = 2,3 мм, которая
соответствует третьей строке рекомендаций, т.е. в колонку G должна быть

записана цифра KG = 2.
Код IN ставится в случае, когда измеренная величина ΔD не превышает
отрицательный допуск на диаметр долота. Колонка О примечания содержит

информацию о другом, следующем за определяющим по значению, виде
износа.
