P. 112

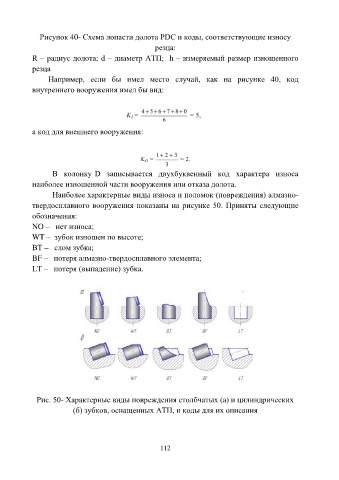

Рисунок 40- Схема лопасти долoта PDC и коды, соответствующие износу
резца:
R – радиус долота; d – диаметр АТП; h – измеряемый размер изношенного
резца
Например, если бы имел место случай, как на рисунке 40, код
внутреннего вооружения имел бы вид:
а код для внешнего вооружения:
В колонку D записывается двухбуквенный код характера износа
наиболее изношенной части вооружения или отказа долота.
Наиболее характерные виды износа и поломок (повреждения) алмазно-
твердосплавного вооружения показаны на рисунке 50. Приняты следующие
обозначения:
NO – нет износа;
WT – зубок изношен по высоте;
ВТ – слом зубка;
BF – потеря алмазно-твердосплавного элемента;
LT – потеря (выпадение) зубка.
Рис. 50- Характерные виды повреждения столбчатых (а) и цилиндрических
(б) зубков, оснащенных АТП, и коды для их описания
112
