P. 108
Р'tR' = P''tR''.
Из схемы видно, что при дальнейшем вращении долота вокруг оси О1
периферийная часть лопасти, двигаясь по дуге АА', будет врезаться в стенку
скважины, а лопасть В отходить от стенки. При этом геометрическая ось
долота будет двигаться по дуге OO', т.е. произойдет поперечное
перемещение долота.

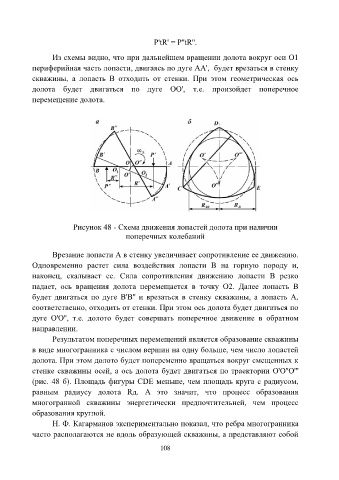

Рисунок 48 - Схема движения лопастей долота при наличии
поперечных колебаний
Врезание лопасти А в стенку увеличивает сопротивление ее движению.
Одновременно растет сила воздействия лопасти В на горную породу и,
наконец, скалывает ее. Сила сопротивления движению лопасти В резко
падает, ось вращения долота перемещается в точку О2. Далее лопасть В
будет двигаться по дуге B'B'' и врезаться в стенку скважины, а лопасть А,
соответственно, отходить от стенки. При этом ось долота будет двигаться по
дуге O'O'', т.е. долото будет совершать поперечное движение в обратном
направлении.
Результатом поперечных перемещений является образование скважины
в виде многогранника с числом вершин на одну больше, чем число лопастей
долота. При этом долото будет попеременно вращаться вокруг смещенных к
стенке скважины осей, а ось долота будет двигаться по траектории О'O''O'''
(рис. 48 б). Площадь фигуры CDE меньше, чем площадь круга с радиусом,
равным радиусу долота Rд. А это значит, что процесс образования
многогранной скважины энергетически предпочтительней, чем процесс
образования круглой.
Н. Ф. Кагарманов экспериментально показал, что ребра многогранника
часто располагаются не вдоль образующей скважины, а представляют собой
108
