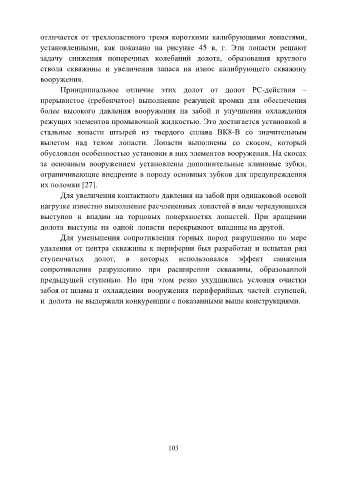

Page 103 - Породоразрущающий инструмент

отличается от трехлопастного тремя короткими калибрующими лопастями,
установленными, как показано на рисунке 45 в, г. Эти лопасти решают

задачу снижения поперечных колебаний долота, образования круглого
ствола скважины и увеличения запаса на износ калибрующего скважину
вооружения.

Принципиальное отличие этих долот от долот РС-действия –
прерывистое (гребенчатое) выполнение режущей кромки для обеспечения
более высокого давления вооружения на забой и улучшения охлаждения

режущих элементов промывочной жидкостью. Это достигается установкой в
стальные лопасти штырей из твердого сплава ВК8-В со значительным
вылетом над телом лопасти. Лопасти выполнены со скосом, который

обусловлен особенностью установки в них элементов вооружения. На скосах
за основным вооружением установлены дополнительные клиновые зубки,
ограничивающие внедрение в породу основных зубков для предупреждения

их поломки [27].
Для увеличения контактного давления на забой при одинаковой осевой
нагрузке известно выполнение расчлененных лопастей в виде чередующихся
выступов и впадин на торцовых поверхностях лопастей. При вращении

долота выступы на одной лопасти перекрывают впадины на другой.
Для уменьшения сопротивления горных пород разрушению по мере
удаления от центра скважины к периферии был разработан и испытан ряд

ступенчатых долот, в которых использовался эффект снижения
сопротивления разрушению при расширении скважины, образованной
предыдущей ступенью. Но при этом резко ухудшились условия очистки

забоя от шлама и охлаждения вооружения периферийных частей ступеней,
и долота не выдержали конкуренции с показанными выше конструкциями.

103
