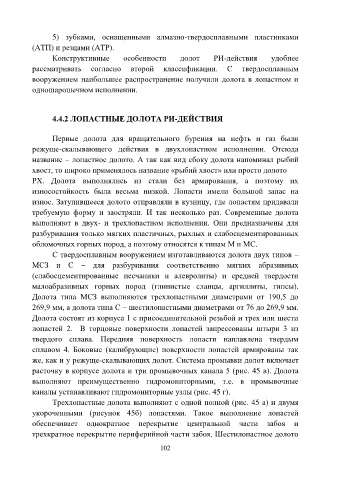

5) зубками, оснащенными алмазно-твердосплавными пластинками
(АТП) и резцами (АТР).

Конструктивные особенности долот РИ-действия удобнее
рассматривать согласно второй классификации. С твердосплавным
вооружением наибольшее распространение получили долота в лопастном и

одношарошечном исполнении.

4.4.2 ЛОПАСТНЫЕ ДОЛОТА РИ-ДЕЙСТВИЯ

Первые долота для вращательного бурения на нефть и газ были

режуще-скалывающего действия в двухлопастном исполнении. Отсюда
название – лопастное долото. А так как вид сбоку долота напоминал рыбий
хвост, то широко применялось название «рыбий хвост» или просто долото

РХ. Долота выполнялись из стали без армирования, а поэтому их
износостойкость была весьма низкой. Лопасти имели большой запас на
износ. Затупившееся долото отправляли в кузницу, где лопастям придавали

требуемую форму и заостряли. И так несколько раз. Современные долота
выполняют в двух- и трехлопастном исполнении. Они предназначены для
разбуривания только мягких пластичных, рыхлых и слабосцементированных
обломочных горных пород, а поэтому относятся к типам М и МС.

С твердосплавным вооружением изготавливаются долота двух типов –
МСЗ и С – для разбуривания соответственно мягких абразивных

(слабосцементированные песчаники и алевролиты) и средней твердости
малоабразивных горных пород (глинистые сланцы, аргиллиты, гипсы).
Долота типа МСЗ выполняются трехлопастными диаметрами от 190,5 до
269,9 мм, а долота типа С – шестилопастными диаметрами от 76 до 269,9 мм.

Долота состоят из корпуса 1 с присоединительной резьбой и трех или шести
лопастей 2. В торцовые поверхности лопастей запрессованы штыри 3 из
твердого сплава. Передняя поверхность лопасти наплавлена твердым

сплавом 4. Боковые (калибрующие) поверхности лопастей армированы так
же, как и у режуще-скалывающих долот. Система промывки долот включает
расточку в корпусе долота и три промывочных канала 5 (рис. 45 в). Долота

выполняют преимущественно гидромониторными, т.е. в промывочные
каналы устанавливают гидромониторные узлы (рис. 45 г).
Трехлопастные долота выполняют с одной полной (рис. 45 а) и двумя

укороченными (рисунок 45б) лопастями. Такое выполнение лопастей
обеспечивает однократное перекрытие центральной части забоя и
трехкратное перекрытие периферийной части забоя. Шестилопастное долото
