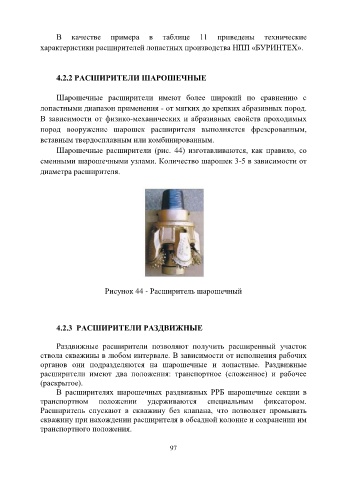

Page 97 - Породоразрущающий инструмент

В качестве примера в таблице 11 приведены технические
характеристики расширителей лопастных производства НПП «БУРИНТЕХ».

4.2.2 РАСШИРИТЕЛИ ШАРОШЕЧНЫЕ

Шарошечные расширители имеют более широкий по сравнению с

лопастными диапазон применения - от мягких до крепких абразивных пород.
В зависимости от физико-механических и абразивных свойств проходимых
пород вооружение шарошек расширителя выполняется фрезерованным,

вставным твердосплавным или комбинированным.
Шарошечные расширители (рис. 44) изготавливаются, как правило, со
сменными шарошечными узлами. Количество шарошек 3-5 в зависимости от

диаметра расширителя.

Рисунок 44 - Расширитель шарошечный

4.2.3 РАСШИРИТЕЛИ РАЗДВИЖНЫЕ

Раздвижные расширители позволяют получить расширенный участок
ствола скважины в любом интервале. В зависимости от исполнения рабочих
органов они подразделяются на шарошечные и лопастные. Раздвижные
расширители имеют два положения: транспортное (сложенное) и рабочее
(раскрытое).
В расширителях шарошечных раздвижных РРБ шарошечные секции в
транспортном положении удерживаются специальным фиксатором.
Расширитель спускают в скважину без клапана, что позволяет промывать
скважину при нахождении расширителя в обсадной колонне и сохранении им
транспортного положения.
