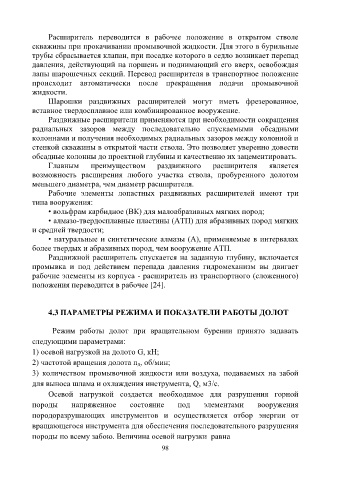

Page 98 - Породоразрущающий инструмент

Расширитель переводится в рабочее положение в открытом стволе
скважины при прокачивании промывочной жидкости. Для этого в бурильные
трубы сбрасывается клапан, при посадке которого в седло возникает перепад
давления, действующий на поршень и поднимающий его вверх, освобождая
лапы шарошечных секций. Перевод расширителя в транспортное положение
происходит автоматически после прекращения подачи промывочной
жидкости.
Шарошки раздвижных расширителей могут иметь фрезерованное,
вставное твердосплавное или комбинированное вооружение.
Раздвижные расширители применяются при необходимости сокращения
радиальных зазоров между последовательно спускаемыми обсадными
колоннами и получения необходимых радиальных зазоров между колонной и
стенкой скважины в открытой части ствола. Это позволяет уверенно довести
обсадные колонны до проектной глубины и качественно их зацементировать.
Главным преимуществом раздвижного расширителя является
возможность расширения любого участка ствола, пробуренного долотом
меньшего диаметра, чем диаметр расширителя.
Рабочие элементы лопастных раздвижных расширителей имеют три
типа вооружения:
• вольфрам карбидное (ВК) для малоабразивных мягких пород;
• алмазо-твердосплавные пластины (АТП) для абразивных пород мягких
и средней твердости;
• натуральные и синтетические алмазы (А), применяемые в интервалах
более твердых и абразивных пород, чем вооружение АТП.
Раздвижной расширитель спускается на заданную глубину, включается
промывка и под действием перепада давления гидромеханизм вы двигает

рабочие элементы из корпуса - расширитель из транспортного (сложенного)
положения переводится в рабочее [24].

4.3 ПАРАМЕТРЫ РЕЖИМА И ПОКАЗАТЕЛИ РАБОТЫ ДОЛОТ

Режим работы долот при вращательном бурении принято задавать
следующими параметрами:
1) осевой нагрузкой на долото G, кН;
2) частотой вращения долота п д, об/мин;

3) количеством промывочной жидкости или воздуха, подаваемых на забой
для выноса шлама и охлаждения инструмента, Q, м3/с.
Осевой нагрузкой создается необходимое для разрушения горной

породы напряженное состояние под элементами вооружения
породоразрушающих инструментов и осуществляется отбор энергии от
вращающегося инструмента для обеспечения последовательного разрушения

породы по всему забою. Величина осевой нагрузки равна
98
