4.1. БУРИЛЬНЫЕ ГОЛОВКИ ШАРОШЕЧНЫЕ

Шарошечные бурильные головки (рис. 42) выполняются с одной, тремя,

четырьмя и более шарошками. При этом шарошки могут иметь форму:
• коническую, одно-, двух- или трехконусную;
• усеченного конуса;
• цилиндрическую;

• цилиндроконическую;
• сферическую;
• овальную.

Общие характеристики бурильных головок представлены в табл. 8
Конструкция опоры шарошек зависит, прежде всего, от диаметра бурильной
головки формы и размеров шарошек.

Система промывки бурильных головок обычно включает несколько
каналов, выходные отверстия которых во избежание размыва керна
располагаются между шарошками как можно дальше от центра.

Важными параметрами конструкции бурильной головки являются
высота и коэффициент керноприема. Высота керноприема - расстояние от
плоскости образования керна (забоя) до кернорвателя, коэффициент
керноприема - отношение диаметра керна к высоте керноприема.

Примеры условного обозначения бурильных головок:
К 139,7/52 М - бурильная головка для керноприемных устройств без
съемного керноприемника (К), с наружным диаметром 139,7 мм, внутренним

диаметром (диаметром керноприемного отверстия) 52 мм для бурения
мягких пород;

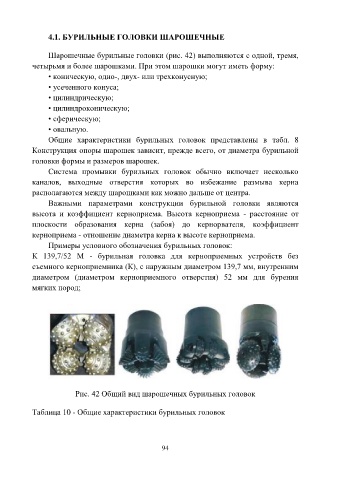

Рис. 42 Общий вид шарошечных бурильных головок

Таблица 10 - Общие характеристики бурильных головок
