Из рисунка 40 видно, что зависимость Aо от ho отражает скачкообразное
разрушение горной породы. При малой интенсивности разрушения горной

породы скачки следуют один за другим через небольшие интервалы
изменения ho. По мере увеличения ho эти интервалы расширяются и при
превышении некоторой величины ho зависимость Av от ho стабилизируется.

Наличие частых скачков разрушения горной породы острым инструментом
при низкой общей интенсивности разрушения обусловливает высокое
значение коэффициента динамичности и, соответственно, сильную

вибрацию инструмента.

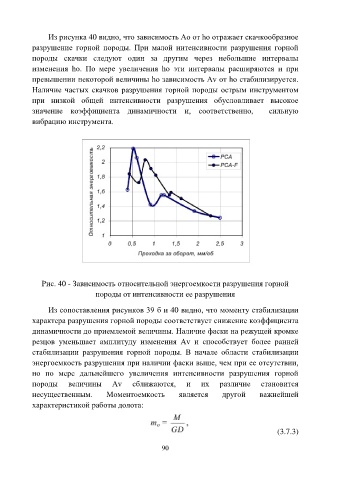

Рис. 40 - Зависимость относительной энергоемкости разрушения горной

породы от интенсивности ее разрушения

Из сопоставления рисунков 39 б и 40 видно, что моменту стабилизации
характера разрушения горной породы соответствует снижение коэффициента

динамичности до приемлемой величины. Наличие фаски на режущей кромке
резцов уменьшает амплитуду изменения Av и способствует более ранней
стабилизации разрушения горной породы. В начале области стабилизации
энергоемкость разрушения при наличии фаски выше, чем при ее отсутствии,

но по мере дальнейшего увеличения интенсивности разрушения горной
породы величины Av сближаются, и их различие становится

несущественным. Моментоемкость является другой важнейшей
характеристикой работы долота:

(3.7.3)

90
