лопастной и корпусной. Лопастные головки могут иметь от трех до девяти
лопастей.

На рис. 36 приведен вид с торца шестилопастного долота фирмы «Хьюз
Кристенсен». На головке 1 долота фрезерованием выполнены три полные 2 и
три укороченные 3 лопасти. Передние кромки лопастей оснащены

цилиндрическими резцами (зубками) 4. Лопасти долота имеют однорядное
размещение резцов. Долота, предназначенные для разбуривания абразивных
горных пород, могут иметь лопасти с двухрядным размещением резцов.

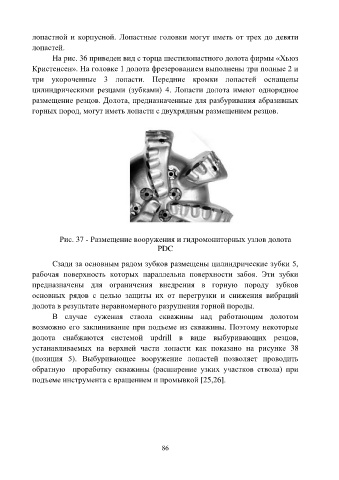

Рис. 37 - Размещение вооружения и гидромониторных узлов долота
PDC

Сзади за основным рядом зубков размещены цилиндрические зубки 5,
рабочая поверхность которых параллельна поверхности забоя. Эти зубки
предназначены для ограничения внедрения в горную породу зубков

основных рядов с целью защиты их от перегрузки и снижения вибраций
долота в результате неравномерного разрушения горной породы.
В случае сужения ствола скважины над работающим долотом

возможно его заклинивание при подъеме из скважины. Поэтому некоторые
долота снабжаются системой updrill в виде выбуривающих резцов,
устанавливаемых на верхней части лопасти как показано на рисунке 38

(позиция 5). Выбуривающее вооружение лопастей позволяет проводить
обратную проработку скважины (расширение узких участков ствола) при

подъеме инструмента с вращением и промывкой [25,26].
