Самозатачивание резцов происходит в результате опережающего
изнашивания твердосплавной основы по сравнению с изнашиванием

алмазного слоя. Высокая износостойкость вооружения обеспечивает
большую проходку на долото, а отсутствие в конструкции движущихся
деталей снижает риски, связанные с оставлением частей долота на забое

скважины во время бурения.

3.6.2 КОНСТРУКЦИЯ PDC-ДОЛОТ

PDC-долота по характеру разрушения горной породы относятся к
режуще-скалывающим инструментам (рис. 35). Основу их вооружения

составляют двухкомпонентные алмазно-твердосплавные пластинки круглой
формы или резцы треугольной формы. PDC долота изготавливаются двух
типов: стальные и матричные (рис. 36). У стальных долот корпус изготовлен

из высококачественной легированной стали, у матричных путемспекания
твердого сплава со стальным каркасом, к которому присоединяется резьбовая
часть корпуса долота.

Для предупреждения разрушения алмазно-твердосплавных пластинок и
резцов необходимо исключить в алмазном слое растягивающие напряжения.
Поэтому, элементы вооружения имеют тупой угол резания (90° + а).
Например, для АТП угол а составляет не менее 20°. Для ограничения

глубины внедрения и, соответственно, перегрузки резцов сзади могут
устанавливаться опорные элементы, например зубки из твердого сплава

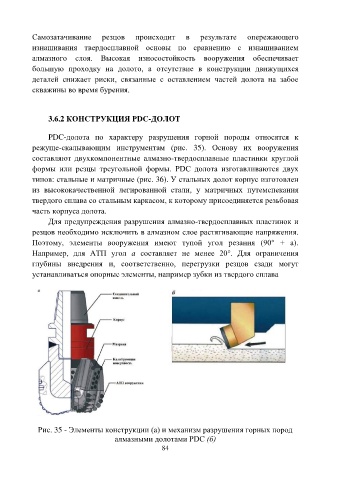

Рис. 35 - Элементы конструкции (а) и механизм разрушения горных пород
алмазными долотами PDC (б)
