Page 85 - Породоразрущающий инструмент

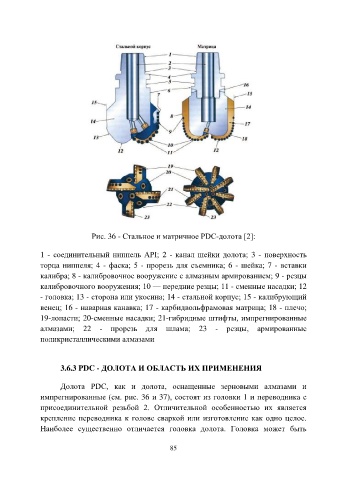

Рис. 36 - Стальное и матричное PDC-долота [2]:

1 - соединительный ниппель API; 2 - канал шейки долота; 3 - поверхность
торца ниппеля; 4 - фаска; 5 - прорезь для съемника; 6 - шейка; 7 - вставки

калибра; 8 - калибровочное вооружение с алмазным армированием; 9 - резцы
калибровочного вооружения; 10 — передние резцы; 11 - сменные насадки; 12
- головка; 13 - сторона или укосина; 14 - стальной корпус; 15 - калибрующий
венец; 16 - наварная канавка; 17 - карбидвольфрамовая матрица; 18 - плечо;

19-лопасти; 20-сменные насадки; 21-гибридные штифты, импрегнированные
алмазами; 22 - прорезь для шлама; 23 - резцы, армированные
поликристаллическими алмазами

3.6.3 PDC - ДОЛОТА И ОБЛАСТЬ ИХ ПРИМЕНЕНИЯ

Долота PDC, как и долота, оснащенные зерновыми алмазами и
импрегнированные (см. рис. 36 и 37), состоят из головки 1 и переводника с
присоединительной резьбой 2. Отличительной особенностью их является

крепление переводника к голове сваркой или изготовление как одно целое.
Наиболее существенно отличается головка долота. Головка может быть

85
