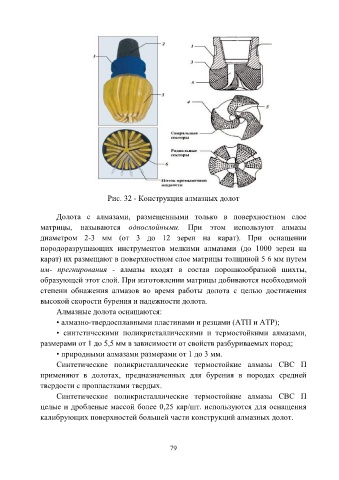

Рис. 32 - Конструкция алмазных долот

Долота с алмазами, размещенными только в поверхностном слое

матрицы, называются однослойными. При этом используют алмазы
диаметром 2-3 мм (от 3 до 12 зерен на карат). При оснащении

породоразрушающих инструментов мелкими алмазами (до 1000 зерен на
карат) их размещают в поверхностном слое матрицы толщиной 5 6 мм путем
им- прегнирования - алмазы входят в состав порошкообразной шихты,
образующей этот слой. При изготовлении матрицы добиваются необходимой

степени обнажения алмазов во время работы долота с целью достижения
высокой скорости бурения и надежности долота.
Алмазные долота оснащаются:

• алмазно-твердосплавными пластинами и резцами (АТП и АТР);
• синтетическими поликристаллическими и термостойкими алмазами,
размерами от 1 до 5,5 мм в зависимости от свойств разбуриваемых пород;

• природными алмазами размерами от 1 до 3 мм.
Синтетические поликристаллические термостойкие алмазы СВС П
применяют в долотах, предназначенных для бурения в породах средней

твердости с пропластками твердых.
Синтетические поликристаллические термостойкие алмазы СВС П
целые и дробленые массой более 0,25 кар/шт. используются для оснащения
калибрующих поверхностей большей части конструкций алмазных долот.
