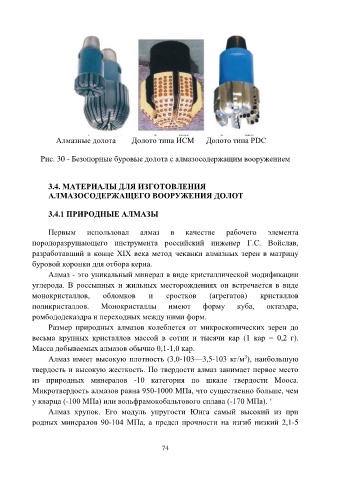

Page 74 - Породоразрущающий инструмент

Алмазные долота Долото типа ИСМ Долото типа PDC

Рис. 30 - Безопорные буровые долота с алмазосодержащим вооружением

3.4. МАТЕРИАЛЫ ДЛЯ ИЗГОТОВЛЕНИЯ
АЛМАЗОСОДЕРЖАЩЕГО ВООРУЖЕНИЯ ДОЛОТ

3.4.1 ПРИРОДНЫЕ АЛМАЗЫ

Первым использовал алмаз в качестве рабочего элемента
породоразрушающего инструмента российский инженер Г.С. Войслав,
разработавший в конце XIX века метод чеканки алмазных зерен в матрицу

буровой коронки для отбора керна.
Алмаз - это уникальный минерал в виде кристаллической модификации

углерода. В россыпных и жильных месторождениях он встречается в виде
монокристаллов, обломков и сростков (агрегатов) кристаллов
поликристаллов. Монокристаллы имеют форму куба, октаэдра,
ромбододекаэдра и переходных между ними форм.

Размер природных алмазов колеблется от микроскопических зерен до
весьма крупных кристаллов массой в сотни и тысячи кар (1 кар = 0,2 г).
Масса добываемых алмазов обычно 0,1-1,0 кар.

3
Алмаз имеет высокую плотность (3,0-103—3,5-103 кг/м ), наибольшую
твердость и высокую жесткость. По твердости алмаз занимает первое место
из природных минералов -10 категория по шкале твердости Мооса.

Микротвердость алмазов равна 950-1000 МПа, что существенно больше, чем
у кварца (-100 МПа) или вольфрамокобальтового сплава (-170 МПа). ‘
Алмаз хрупок. Его модуль упругости Юнга самый высокий из при

родных минералов 90-104 МПа, а предел прочности на изгиб низкий 2,1-5

74
