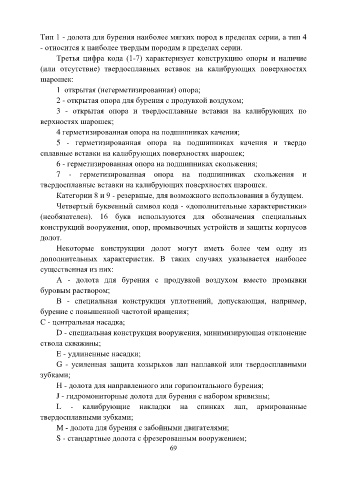

Page 69 - Породоразрущающий инструмент

Тип 1 - долота для бурения наиболее мягких пород в пределах серии, а тип 4
- относится к наиболее твердым породам в пределах серии.

Третья цифра кода (1-7) характеризует конструкцию опоры и наличие
(или отсутствие) твердосплавных вставок на калибрующих поверхностях
шарошек:

1 открытая (негерметизированная) опора;
2 - открытая опора для бурения с продувкой воздухом;
3 - открытая опора и твердосплавные вставки на калибрующих по

верхностях шарошек;
4 герметизированная опора на подшипниках качения;
5 - герметизированная опора на подшипниках качения и твердо

сплавные вставки на калибрующих поверхностях шарошек;
6 - герметизированная опора на подшипниках скольжения;
7 - герметизированная опора на подшипниках скольжения и

твердосплавные вставки на калибрующих поверхностях шарошек.
Категории 8 и 9 - резервные, для возможного использования в будущем.
Четвертый буквенный символ кода - «дополнительные характеристики»
(необязателен). 16 букв используются для обозначения специальных

конструкций вооружения, опор, промывочных устройств и защиты корпусов
долот.
Некоторые конструкции долот могут иметь более чем одну из

дополнительных характеристик. В таких случаях указывается наиболее
существенная из них:
А - долота для бурения с продувкой воздухом вместо промывки

буровым раствором;
В - специальная конструкция уплотнений, допускающая, например,
бурение с повышенной частотой вращения;

С - центральная насадка;
D - специальная конструкция вооружения, минимизирующая отклонение
ствола скважины;
Е - удлиненные насадки;

G - усиленная защита козырьков лап наплавкой или твердосплавными
зубками;

Н - долота для направленного или горизонтального бурения;
J - гидромониторные долота для бурения с набором кривизны;
L - калибрующие накладки на спинках лап, армированные
твердосплавными зубками;

М - долота для бурения с забойными двигателями;
S - стандартные долота с фрезерованным вооружением;
69
