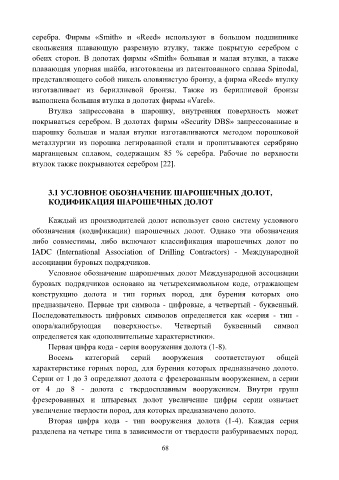

Page 68 - Породоразрущающий инструмент

серебра. Фирмы «Smith» и «Reed» используют в большом подшипнике
скольжения плавающую разрезную втулку, также покрытую серебром с

обеих сторон. В долотах фирмы «Smith» большая и малая втулки, а также
плавающая упорная шайба, изготовлены из патентованного сплава Spinodal,
представляющего собой никель оловянистую бронзу, а фирма «Reed» втулку

изготавливает из бериллиевой бронзы. Также из бериллиевой бронзы
выполнена большая втулка в долотах фирмы «Varel».
Втулка запрессована в шарошку, внутренняя поверхность может

покрываться серебром. В долотах фирмы «Security DBS» запрессованные в
шарошку большая и малая втулки изготавливаются методом порошковой
металлургии из порошка легированной стали и пропитываются серябряно

марганцевым сплавом, содержащим 85 % серебра. Рабочие по верхности
втулок также покрываются серебром [22].

3.1 УСЛОВНОЕ ОБОЗНАЧЕНИЕ ШАРОШЕЧНЫХ ДОЛОТ,
КОДИФИКАЦИЯ ШАРОШЕЧНЫХ ДОЛОТ

Каждый из производителей долот использует свою систему условного

обозначения (кодификации) шарошечных долот. Однако эти обозначения
либо совместимы, либо включают классификация шарошечных долот по
IADC (International Association of Drilling Contractors) - Международной
ассоциации буровых подрядчиков.

Условное обозначение шарошечных долот Международной ассоциации
буровых подрядчиков основано на четырехсимвольном коде, отражающем

конструкцию долота и тип горных пород, для бурения которых оно
предназначено. Первые три символа - цифровые, а четвертый - буквенный.
Последовательность цифровых символов определяется как «серия - тип -
опора/калибрующая поверхность». Четвертый буквенный символ

определяется как «дополнительные характеристики».
Первая цифра кода - серия вооружения долота (1-8).
Восемь категорий серий вооружения соответствуют общей

характеристике горных пород, для бурения которых предназначено долото.
Серии от 1 до 3 определяют долота с фрезерованным вооружением, а серии
от 4 до 8 - долота с твердосплавным вооружением. Внутри групп

фрезерованных и штыревых долот увеличение цифры серии означает
увеличение твердости пород, для которых предназначено долото.
Вторая цифра кода - тип вооружения долота (1-4). Каждая серия

разделена на четыре типа в зависимости от твердости разбуриваемых пород.

68
