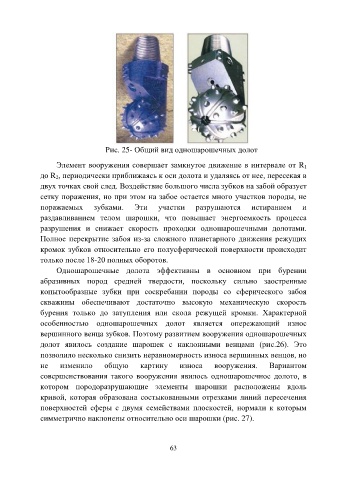

Рис. 25- Общий вид одношарошечных долот

Элемент вооружения совершает замкнутое движение в интервале от R 1

до R 2, периодически приближаясь к оси долота и удаляясь от нее, пересекая в
двух точках свой след. Воздействие большого числа зубков на забой образует
сетку поражения, но при этом на забое остается много участков породы, не
поражаемых зубками. Эти участки разрушаются истиранием и

раздавливанием телом шарошки, что повышает энергоемкость процесса
разрушения и снижает скорость проходки одношарошечными долотами.
Полное перекрытие забоя из-за сложного планетарного движения режущих

кромок зубков относительно его полусферической поверхности происходит
только после 18-20 полных оборотов.
Одношарошечные долота эффективны в основном при бурении

абразивных пород средней твердости, поскольку сильно заостренные
копытообразные зубки при соскребании породы со сферического забоя
скважины обеспечивают достаточно высокую механическую скорость

бурения только до затупления или скола режущей кромки. Характерной
особенностью одношарошечных долот является опережающий износ
вершинного венца зубков. Поэтому развитием вооружения одношарошечных
долот явилось создание шарошек с наклонными венцами (рис.26). Это

позволило несколько снизить неравномерность износа вершинных венцов, но
не изменило общую картину износа вооружения. Вариантом

совершенствования такого вооружения явилось одношарошечное долото, в
котором породоразрушающие элементы шарошки расположены вдоль
кривой, которая образована состыкованными отрезками линий пересечения
поверхностей сферы с двумя семействами плоскостей, нормали к которым

симметрично наклонены относительно оси шарошки (рис. 27).
