перекоса шарошек имеет тенденцию к самозаклиниванию в результате
поворота ролика.

Обычные подшипники качения состоят из двух колец, тел качения
(различной формы) и сепаратора, отделяющего тела качения (шарики,
ролики) друг от друга, удерживающего на равном расстоянии и

направляющего их движение. По наружной поверхности внутреннего кольца
и внутренней поверхности наружного кольца (на торцовых поверхностях
колец упорных подшипников качения) выполняют желоба - дорожки

качения, по которым при работе подшипника катятся тела качения

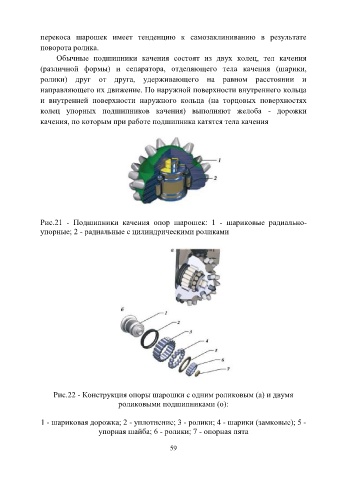

Рис.21 - Подшипники качения опор шарошек: 1 - шариковые радиально-
упорные; 2 - радиальные с цилиндрическими роликами

Рис.22 - Конструкция опоры шарошки с одним роликовым (а) и двумя
роликовыми подшипниками (о):

1 - шариковая дорожка; 2 - уплотнение; 3 - ролики; 4 - шарики (замковые); 5 -
упорная шайба; 6 - ролики; 7 - опорная пята
