1 - шарошка I; 2 - шарошка II; 3 — шарошка III; 4 - зубки калибрующего
венца; 5 - межвенцовая канавка

Менее распространенным является комбинированное вооружение.
имеют шарошки с зубьями, выполненные методом порошковой металлургии,
и по своей геометрии аналогичные фрезерованным, но полностью
облицованные твердым сплавом типа ВК (спеченный вольфрамокобальтовый

сплав). Вооружение размещают на шарошках венцами (рядами), каждый из
которых предназначен для поражения своего кольцевого участка забоя

скважины (рис.17). Приняты следующие обозначения шарошек и венцов:
самая длинная (полная) шарошка - I, средняя по длине - II и самая короткая -
III. Нумерация венцов на шарошках ведется от вершины. Последние венцы
называются периферийными.

2.4 ТВЕРДОСПЛАВНОЕ ВООРУЖЕНИЕ

Долота с твердосплавным вооружением изготавливаются с широким
диапазоном форм зубков (клиновидных, сферических, или биконических,

сфероконических выпукло-вогнутых (ковшеобразных) и др.), что
обеспечивает возможность обоснованного выбора долот применительно к
конкретным геолого-техническим условиям бурения (рис. 18, табл. 3).

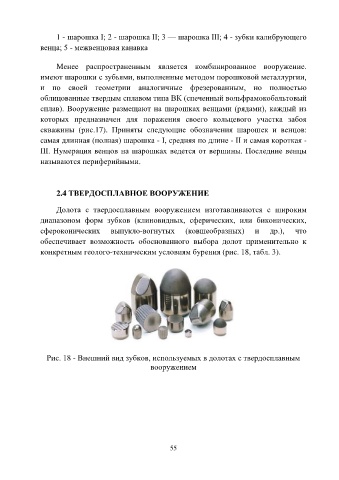

Рис. 18 - Внешний вид зубков, используемых в долотах с твердосплавным
вооружением
