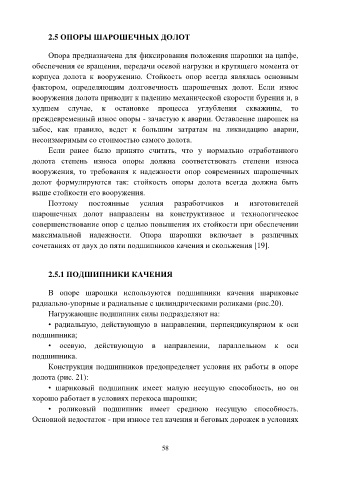

2.5 ОПОРЫ ШАРОШЕЧНЫХ ДОЛОТ

Опора предназначена для фиксирования положения шарошки на цапфе,

обеспечения ее вращения, передачи осевой нагрузки и крутящего момента от
корпуса долота к вооружению. Стойкость опор всегда являлась основным
фактором, определяющим долговечность шарошечных долот. Если износ
вооружения долота приводит к падению механической скорости бурения и, в

худшем случае, к остановке процесса углубления скважины, то
преждевременный износ опоры - зачастую к аварии. Оставление шарошек на
забое, как правило, ведет к большим затратам на ликвидацию аварии,

несоизмеримым со стоимостью самого долота.
Если ранее было принято считать, что у нормально отработанного
долота степень износа опоры должна соответствовать степени износа

вооружения, то требования к надежности опор современных шарошечных
долот формулируются так: стойкость опоры долота всегда должна быть
выше стойкости его вооружения.

Поэтому постоянные усилия разработчиков и изготовителей
шарошечных долот направлены на конструктивное и технологическое
совершенствование опор с целью повышения их стойкости при обеспечении
максимальной надежности. Опора шарошки включает в различных

сочетаниях от двух до пяти подшипников качения и скольжения [19].

2.5.1 ПОДШИПНИКИ КАЧЕНИЯ

В опоре шарошки используются подшипники качения шариковые

радиально-упорные и радиальные с цилиндрическими роликами (рис.20).
Нагружающие подшипник силы подразделяют на:
• радиальную, действующую в направлении, перпендикулярном к оси
подшипника;

• осевую, действующую в направлении, параллельном к оси
подшипника.
Конструкция подшипников предопределяет условия их работы в опоре

долота (рис. 21):
• шариковый подшипник имеет малую несущую способность, но он
хорошо работает в условиях перекоса шарошки;

• роликовый подшипник имеет среднюю несущую способность.
Основной недостаток - при износе тел качения и беговых дорожек в условиях
