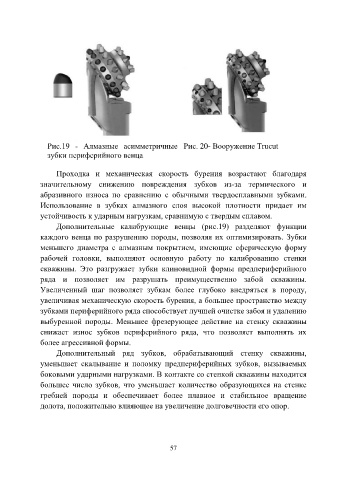

Рис.19 - Алмазные асимметричные Рис. 20- Вооружение Trucut
зубки периферийного венца

Проходка и механическая скорость бурения возрастают благодаря
значительному снижению повреждения зубков из-за термического и

абразивного износа по сравнению с обычными твердосплавными зубками.
Использование в зубках алмазного слоя высокой плотности придает им
устойчивость к ударным нагрузкам, сравнимую с твердым сплавом.

Дополнительные калибрующие венцы (рис.19) разделяют функции
каждого венца по разрушению породы, позволяя их оптимизировать. Зубки
меньшего диаметра с алмазным покрытием, имеющие сферическую форму

рабочей головки, выполняют основную работу по калиброванию стенки
скважины. Это разгружает зубки клиновидной формы предпериферийного
ряда и позволяет им разрушать преимущественно забой скважины.
Увеличенный шаг позволяет зубкам более глубоко внедряться в породу,

увеличивая механическую скорость бурения, а большее пространство между
зубками периферийного ряда способствует лучшей очистке забоя и удалению

выбуренной породы. Меньшее фрезерующее действие на стенку скважины
снижает износ зубков периферийного ряда, что позволяет выполнять их
более агрессивной формы.
Дополнительный ряд зубков, обрабатывающий стенку скважины,

уменьшает скалывание и поломку предпериферийных зубков, вызываемых
боковыми ударными нагрузками. В контакте со стенкой скважины находится
большее число зубков, что уменьшает количество образующихся на стенке

гребней породы и обеспечивает более плавное и стабильное вращение
долота, положительно влияющее на увеличение долговечности его опор.
