отличается наилучшей вписываемостью в круглое сечение скважины трех
конических шарошек, обеспечивающих оптимальное его центрирование и

устойчивость.
Трехшарошечные долота изготавливаются цельнокорпусными
(применяются для бурения скважин большого (от 394 мм) диаметра) или

секционными. В цельнокорпусных долотах (рис.14) к литому корпусу
привариваются лапы с шарошками. Для этого на нижней части корпуса
обычно делают пазы, в которые вставляют лапы со смонтированными

шарошками. Для присоединения к бурильной колонне в корпусе долота
нарезается внутренняя конусная резьба (муфта).
ОАО «Волгабурмаш» производит и шарошечные долота болыпо го

диаметра - 660,4 мм с твердосплавным и фрезерованным вооружением
шарошек. Долота таких типоразмеров и массы (около 700 кг) в мире
выпускают лишь несколько ведущих производителей долот. Отличительной

особенностью новых долот большого диаметра является то, что они не
корпусные, а секционные, с герметизированной системой маслонаполненной
опоры. Секционное исполнение и наличие совершенной системы смазки
опор обеспечили значительное повышение ресурса долота.

В секционных долотах (рис.15) корпус сваривается из трех секций, на
цапфах лап которых монтируются свободно вращающиеся шарошки. К
бурильной колонне долото крепится присоединительной головкой с

наружной конусной резьбой (ниппель). На верхнем торце
присоединительной головки выбивают размер, заводской номер и тип
долота, товарный знак завода.

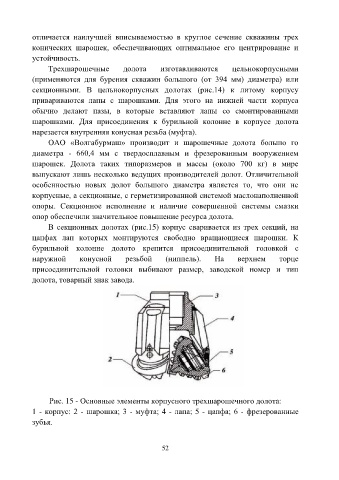

Рис. 15 - Основные элементы корпусного трехшарошечного долота:
1 - корпус: 2 - шарошка; 3 - муфта; 4 - лапа; 5 - цапфа; 6 - фрезерованные

зубья.
