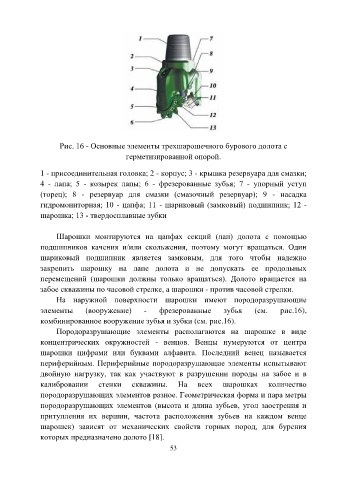

Рис. 16 - Основные элементы трехшарошечного бурового долота с
герметизированной опорой.

1 - присоединительная головка; 2 - корпус; 3 - крышка резервуара для смазки;
4 - лапа; 5 - козырек лапы; 6 - фрезерованные зубья; 7 - упорный уступ

(торец); 8 - резервуар для смазки (смазочный резервуар); 9 - насадка
гидромониторная; 10 - цапфа; 11 - шариковый (замковый) подшипник; 12 -
шарошка; 13 - твердосплавные зубки

Шарошки монтируются на цапфах секций (лап) долота с помощью
подшипников качения и/или скольжения, поэтому могут вращаться. Один

шариковый подшипник является замковым, для того чтобы надежно
закрепить шарошку на лапе долота и не допускать ее продольных
перемещений (шарошки должны только вращаться). Долото вращается на
забое скважины по часовой стрелке, а шарошки - против часовой стрелки.

На наружной поверхности шарошки имеют породоразрушающие
элементы (вооружение) - фрезерованные зубья (см. рис.16),
комбинированное вооружение зубья и зубки (см. рис.16).

Породоразрушающие элементы располагаются на шарошке в виде
концентрических окружностей - венцов. Венцы нумеруются от центра
шарошки цифрами или буквами алфавита. Последний венец называется

периферийным. Периферийные породоразрушающие элементы испытывают
двойную нагрузку, так как участвуют в разрушении породы на забое и в
калибровании стенки скважины. На всех шарошках количество

породоразрушающих элементов разное. Геометрическая форма и пара метры
породоразрушающих элементов (высота и длина зубьев, угол заострения и
притупления их вершин, частота расположения зубьев на каждом венце
шарошек) зависят от механических свойств горных пород, для бурения

которых предназначено долото [18].
