Шарошечные долота имеют систему промывки центральную,
периферийную или комбинированную и, как правило, систему смазки

герметизированной опоры.

2.3. ВООРУЖЕНИЕ ШАРОШЕЧНЫХ ДОЛОТ

Вооружение современных шарошечных долот представлено главным
образом двумя большими классами: фрезерованными стальными зубьями и

твердосплавными вставными зубками.
Вооружение шарошек долот типов М, МС, С, СТ и Т, предназначенных
для разрушения неабразивных и малоабразивных пород, выполняют в виде

фрезерованных зубьев призматической формы, имеющих различные
параметры по углу заострения, высоте над корпусом шарошки и величине
притупления, наплавленных зерновым твердым сплавом разной толщины.

Наплавочный материал на основе окатанных спеченных, спеченных
дробленых и литых дробленых карбидов вольфрама различной грануляции
наносится на поверхности зуба (боковые, торцовые и притупления), что

обусловливает более высокую износостойкость вооружения и долота в целом
и, как следствие, увеличение показателей его работы. Высота зубьев и их шаг
по венцам максимальны в долотах, предназначенных для бурения в мягких
породах, и минимальны в долотах для бурения очень крепких пород.

Вооружение шарошек долот типов М3, МСЗ, СЗ, ТКЗ, ТЗ, К и ОК,
предназначенных для разрушения абразивных пород, выполняют в виде

вставных твердосплавных зубков с различным диаметром, формой
породоразрушающей поверхности и величиной вылета над корпусом
шарошки. В качестве материала для изготовления зубков применяются
твердые сплавы с высокими прочностными и противоизносными свойствами.

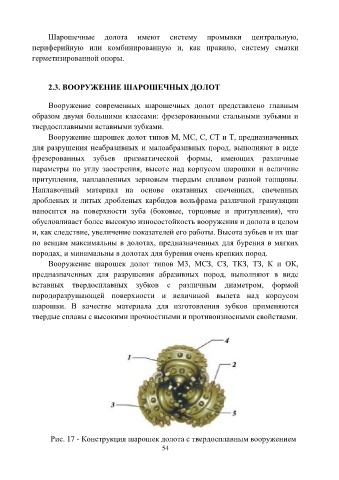

Рис. 17 - Конструкция шарошек долота с твердосплавным вооружением
54
