округленное значение диаметра основания замкового конуса. В таблице 1
приведены диаметры долот и соответствующие им условные обозначения

замковых резьб.

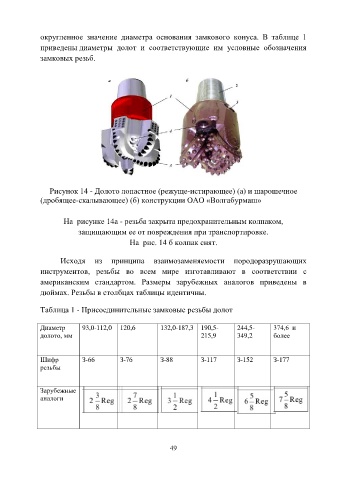

Рисунок 14 - Долото лопастное (режуще-истирающее) (а) и шарошечное
(дробящее-скалывающее) (б) конструкции ОАО «Волгабурмаш»

На рисунке 14а - резьба закрыта предохранительным колпаком,
защищающим ее от повреждения при транспортировке.

На рис. 14 б колпак снят.

Исходя из принципа взаимозаменяемости породоразрушающих
инструментов, резьбы во всем мире изготавливают в соответствии с

американским стандартом. Размеры зарубежных аналогов приведены в
дюймах. Резьбы в столбцах таблицы идентичны.

Таблица 1 - Присоединительные замковые резьбы долот

Диаметр 93,0-112,0 120,6 132,0-187,3 190,5- 244,5- 374,6 и
долото, мм 215,9 349,2 более

Шифр З-66 З-76 З-88 З-117 З-152 З-177
резьбы

Зарубежные
аналоги
