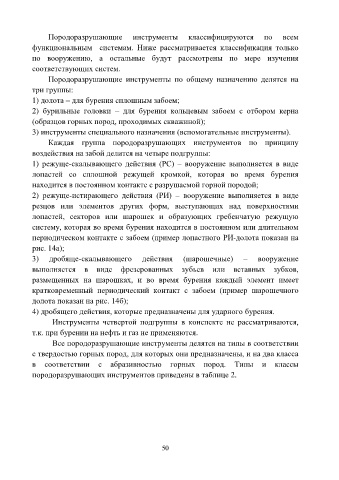

Page 50 - Породоразрущающий инструмент

Породоразрушающие инструменты классифицируются по всем
функциональным системам. Ниже рассматривается классификация только

по вооружению, а остальные будут рассмотрены по мере изучения
соответствующих систем.
Породоразрушающие инструменты по общему назначению делятся на

три группы:
1) долота – для бурения сплошным забоем;
2) бурильные головки – для бурения кольцевым забоем с отбором керна

(образцов горных пород, проходимых скважиной);
3) инструменты специального назначения (вспомогательные инструменты).
Каждая группа породоразрушающих инструментов по принципу

воздействия на забой делится на четыре подгруппы:
1) режуще-скалывающего действия (РС) – вооружение выполняется в виде
лопастей со сплошной режущей кромкой, которая во время бурения

находится в постоянном контакте с разрушаемой горной породой;
2) режуще-истирающего действия (РИ) – вооружение выполняется в виде
резцов или элементов других форм, выступающих над поверхностями
лопастей, секторов или шарошек и образующих гребенчатую режущую

систему, которая во время бурения находится в постоянном или длительном
периодическом контакте с забоем (пример лопастного РИ-долота показан на
рис. 14а);

3) дробяще-скалывающего действия (шарошечные) – вооружение
выполняется в виде фрезерованных зубьев или вставных зубков,
размещенных на шарошках, и во время бурения каждый элемент имеет

кратковременный периодический контакт с забоем (пример шарошечного
долота показан на рис. 14б);
4) дробящего действия, которые предназначены для ударного бурения.

Инструменты четвертой подгруппы в конспекте не рассматриваются,
т.к. при бурении на нефть и газ не применяются.
Все породоразрушающие инструменты делятся на типы в соответствии
с твердостью горных пород, для которых они предназначены, и на два класса

в соответствии с абразивностью горных пород. Типы и классы
породоразрушающих инструментов приведены в таблице 2.

50
