Page 78 - Породоразрущающий инструмент

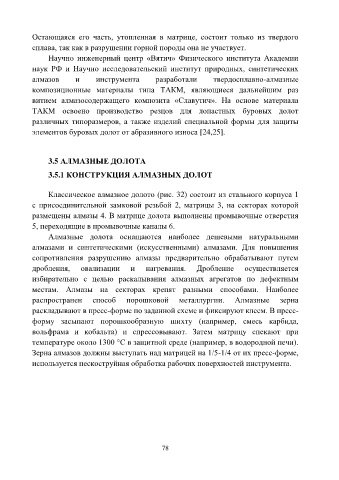

Остающаяся его часть, утопленная в матрице, состоит только из твердого
сплава, так как в разрушении горной породы она не участвует.

Научно инженерный центр «Вятич» Физического института Академии
наук РФ и Научно исследовательский институт природных, синтетических
алмазов и инструмента разработали твердосплавно-алмазные

композиционные материалы типа ТАКМ, являющиеся дальнейшим раз
витием алмазосодержащего композита «Славутич». На основе материала
ТАКМ освоено производство резцов для лопастных буровых долот

различных типоразмеров, а также изделий специальной формы для защиты
элементов буровых долот от абразивного износа [24,25].

3.5 АЛМАЗНЫЕ ДОЛОТА

3.5.1 КОНСТРУКЦИЯ АЛМАЗНЫХ ДОЛОТ

Классическое алмазное долото (рис. 32) состоит из стального корпуса 1
с присоединительной замковой резьбой 2, матрицы 3, на секторах которой
размещены алмазы 4. В матрице долота выполнены промывочные отверстия

5, переходящие в промывочные каналы 6.
Алмазные долота оснащаются наиболее дешевыми натуральными
алмазами и синтетическими (искусственными) алмазами. Для повышения

сопротивления разрушению алмазы предварительно обрабатывают путем
дробления, овализации и нагревания. Дробление осуществляется
избирательно с целью раскалывания алмазных агрегатов по дефектным
местам. Алмазы на секторах крепят разными способами. Наиболее

распространен способ порошковой металлургии. Алмазные зерна
раскладывают в пресс-форме по заданной схеме и фиксируют клеем. В пресс-
форму засыпают порошкообразную шихту (например, смесь карбида,

вольфрама и кобальта) и спрессовывают. Затем матрицу спекают при
температуре около 1300 °C в защитной среде (например, в водородной печи).
Зерна алмазов должны выступать над матрицей на 1/5-1/4 от их пресс-форме,

используется пескоструйная обработка рабочих поверхностей инструмента.

78
