Page 77 - Породоразрущающий инструмент
P. 77

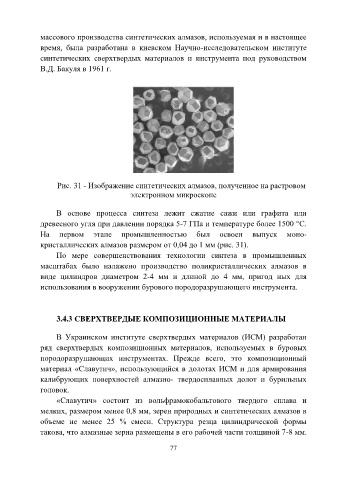

массового производства синтетических алмазов, используемая и в настоящее
время, была разработана в киевском Научно-исследовательском институте
синтетических сверхтвердых материалов и инструмента под руководством
В.Д. Бакуля в 1961 г.
Рис. 31 - Изображение синтетических алмазов, полученное на растровом
электронном микроскопе
В основе процесса синтеза лежит сжатие сажи или графита или
древесного угля при давлении порядка 5-7 ГПа и температуре более 1500 °C.
На первом этапе промышленностью был освоен выпуск моно-
кристаллических алмазов размером от 0,04 до 1 мм (рис. 31).
По мере совершенствования технологии синтеза в промышленных
масштабах было налажено производство поликристаллических алмазов в
виде цилиндров диаметром 2-4 мм и длиной до 4 мм, пригод ных для
использования в вооружении бурового породоразрушающего инструмента.
3.4.3 СВЕРХТВЕРДЫЕ КОМПОЗИЦИОННЫЕ МАТЕРИАЛЫ
В Украинском институте сверхтвердых материалов (ИСМ) разработан
ряд сверхтвердых композиционных материалов, используемых в буровых
породоразрушающих инструментах. Прежде всего, это композиционный
материал «Славутич», использующийся в долотах ИСМ и для армирования
калибрующих поверхностей алмазно- твердосплавных долот и бурильных
головок.
«Славутич» состоит из вольфрамокобальтового твердого сплава и
мелких, размером менее 0,8 мм, зерен природных и синтетических алмазов в
объеме не менее 25 % смеси. Структура резца цилиндрической формы
такова, что алмазные зерна размещены в его рабочей части толщиной 7-8 мм.
77
