4. БУРИЛЬНЫЕ ГОЛОВКИ

Бурильные головки - это породоразрушающий инструмент для бурения
скважин кольцевым забоем, т.е. с отбором керна керноприемными
устройствами со съемным и с несъемным керноприемником.
Керноприемное устройство со съемным керноприемником (рис. 41)

позволяет поднимать керн с забоя скважины без подъема бурильной
колонны. Керноприемник с керном извлекают из скважины шлипсом
(захватом), спускаемым в бурильные трубы, а бурильную головку
поднимают только после ее износа вместе с колонной.

При использовании несъемного керноприемника его поднимают из
скважины вместе с бурильной колонной. При этом часто бурильная головка
не вырабатывает полностью свой ресурс и оказывается неизношенной.

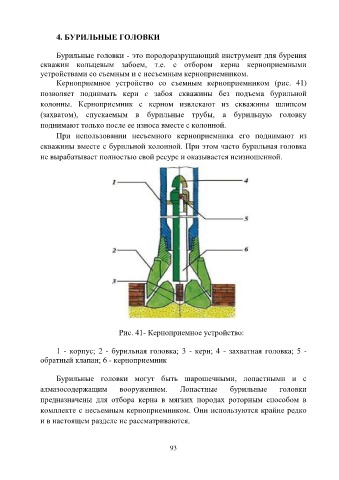

Рис. 41- Керноприемное устройство:

1 - корпус; 2 - бурильная головка; 3 - керн; 4 - захватная головка; 5 -
обратный клапан; 6 - керноприемник

Бурильные головки могут быть шарошечными, лопастными и с
алмазосодержащим вооружением. Лопастные бурильные головки

предназначены для отбора керна в мягких породах роторным способом в
комплекте с несъемным керноприемником. Они используются крайне редко
и в настоящем разделе не рассматриваются.
