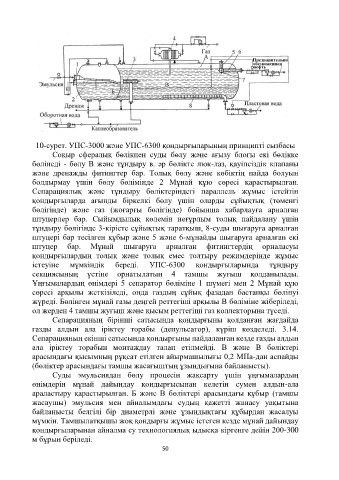

10-сурет. УПС-3000 және УПС-6300 қондырғыларының принципті сызбасы
Соқыр сфералық бөлікпен суды бөлу және ағызу блогы екі бөлікке
бөлінеді - бөлу В және тұндыру в. әр бөлікте люк-лаз, қауіпсіздік клапаны
және дренажды фитингтер бар. Толық бөлу және көбіктің пайда болуын
болдырмау үшін бөлу бөлімінде 2 Мұнай құю сөресі қарастырылған.
Сепарациялық және тұндыру бөліктеріндегі параллель жұмыс істейтін
қондырғыларда ағынды біркелкі бөлу үшін оларды сұйықтық (төменгі
бөлігінде) және газ (жоғарғы бөлігінде) бойынша хабарлауға арналған
штуцерлер бар. Сыйымдылық көлемін неғұрлым толық пайдалану үшін
тұндыру бөлігінде 3-кірісте сұйықтық таратқыш, 8-суды шығаруға арналған
штуцері бар тесілген құбыр және 5 және 6-мұнайды шығаруға арналған екі
штуцер бар. Мұнай шығаруға арналған фитингтердің орналасуы
қондырғылардың толық және толық емес толтыру режимдерінде жұмыс
істеуіне мүмкіндік береді. УПС-6300 қондырғыларында тұндыру
секциясының үстіне орнатылатын 4 тамшы жуғыш қолданылады.
Ұңғымалардың өнімдері 5 сепаратор бөліміне 1 шүмегі мен 2 Мұнай құю
сөресі арқылы жеткізіледі, онда газдың сұйық фазадан бастапқы бөлінуі
жүреді. Бөлінген мұнай газы деңгей реттегіші арқылы В бөліміне жіберіледі,
ол жерден 4 тамшы жуғыш және қысым реттегіші газ коллекторына түседі.
Сепарацияның бірінші сатысында қондырғыны қолданған жағдайда
газды алдын ала іріктеу торабы (депульсатор), күріш көзделеді. 3.14.
Сепарацияның екінші сатысында қондырғыны пайдаланған кезде газды алдын
ала іріктеу торабын монтаждау талап етілмейді. В және В бөліктері
арасындағы қысымның рұқсат етілген айырмашылығы 0,2 МПа-дан аспайды
(бөліктер арасындағы тамшы жасағыштың ұзындығына байланысты).
Суды эмульсиядан бөлу процесін жақсарту үшін ұңғымалардың
өнімдерін мұнай дайындау қондырғысынан келетін сумен алдын-ала
араластыру қарастырылған. Б және В бөліктері арасындағы құбыр (тамшы
жасаушы) эмульсия мен айналымдағы судың қажетті жанасу уақытына
байланысты белгілі бір диаметрлі және ұзындықтағы құбырдан жасалуы
мүмкін. Тамшылатқышы жоқ қондырғы жұмыс істеген кезде мұнай дайындау
қондырғыларынан айналма су технологиялық ыдысқа кіргенге дейін 200-300
м бұрын беріледі.
