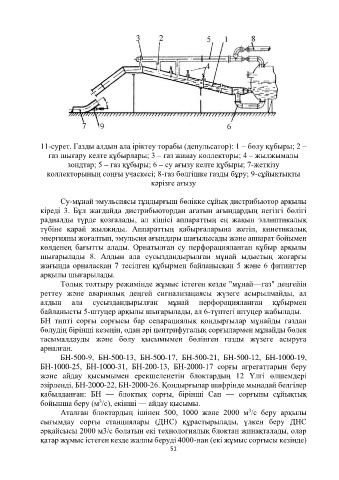

11-сурет. Газды алдын ала іріктеу торабы (депульсатор): 1 – бөлу құбыры; 2 –
газ шығару келте құбырлары; 3 – газ жинау коллекторы; 4 – жылжымалы
зондтар; 5 – газ құбыры; 6 – су ағызу келте құбыры; 7-жеткізу
коллекторының соңғы учаскесі; 8-газ бөлгішке газды бұру; 9-сұйықтықты
кәрізге ағызу

Су-мұнай эмульсиясы тұндырғыш бөлікке сұйық дистрибьютор арқылы
кіреді 3. Бұл жағдайда дистрибьютордан ағатын ағындардың негізгі бөлігі
радиалды түрде қозғалады, ал кішісі аппараттың ең жақын эллиптикалық
түбіне қарай жылжиды. Аппараттың қабырғаларына жетіп, кинетикалық
энергияны жоғалтып, эмульсия ағындары шағылысады және аппарат бойымен
көлденең бағытты алады. Орнатылған су перфорацияланған құбыр арқылы
шығарылады 8. Алдын ала сусыздандырылған мұнай ыдыстың жоғарғы
жағында орналасқан 7 тесілген құбырмен байланысқан 5 және 6 фитингтер
арқылы шығарылады.
Толық толтыру режимінде жұмыс істеген кезде "мұнай—газ" деңгейін
реттеу және авариялық деңгей сигнализациясы жүзеге асырылмайды, ал
алдын ала сусыздандырылған мұнай перфорацияланған құбырмен
байланысты 5-штуцер арқылы шығарылады, ал 6-түптегі штуцер жабылады.
БН типті сорғы сорғысы бар сепарациялық қондырғылар мұнайды газдан
бөлудің бірінші кезеңін, одан әрі центрифугалық сорғылармен мұнайды бөлек
тасымалдауды және бөлу қысымымен бөлінген газды жүзеге асыруға
арналған.
БН-500-9, БН-500-13, БН-500-17, БН-500-21, БН-500-12, БН-1000-19,
БН-1000-25, БН-1000-31, БН-200-13, БН-2000-17 сорғы агрегаттарын беру
және айдау қысымымен ерекшеленетін блоктардың 12 Үлгі өлшемдері
әзірленді, БН-2000-22, БН-2000-26. Қондырғылар шифрінде мынадай белгілер
қабылданған: БН — блоктық сорғы, бірінші Сан — сорғыны сұйықтық
3
бойынша беру (м /с), екінші — айдау қысымы.
3
Аталған блоктардың ішінен 500, 1000 және 2000 м /с беру арқылы
сығымдау сорғы станциялары (ДНС) құрастырылады, үлкен беру ДНС
әрқайсысы 2000 м3/с болатын екі технологиялық блоктан жинақталады, олар
қатар жұмыс істеген кезде жалпы беруді 4000-нан (екі жұмыс сорғысы кезінде)
51
