12 – булау үшін; 13 – термометр; 14 – дифманометр;15 – манометр; 16 – кедергі
            термометрі; 17-көрсеткіш деңгейі; 18-Люк-Лаз

                   Осы  талаптарды  қанағаттандыру  үшін  мынадай  мөлшерлердегі  газды
            алдын ала іріктеумен сепарациялық қондырғылар құрылды: УБС-1500/6, УБС-
            1500/16, УБС-3000/6, УБС-3000/16, УБС-6300/6, УБС-6300/6, УБС-10 000/6,
            УБС-10 000/16, УБС-16 000/6 және УБС-16 000/16. Қондырғылар шифрінде
            мынадай  белгілер  қабылданған:  УБС  —  блоктық  сепарациялық  қондырғы,
            бірінші  Сан —  сұйықтық  бойынша  өткізу  қабілеті  (м3/с);  екінші  — рұқсат
            етілген  жұмыс  қысымы.  Қондырғылар  мұнайды  газдан  бөлудің  бірінші
            сатысында бөлуге арналған.
                   УБС қондырғысында бөлу (9-сурет) мынадай сатыларға бөлінеді: жинау
            жүйесінің  соңғы  учаскесінде  және  депульсаторда  газ  сұйықтығы  қоспасын
            алдын ала бөлу және стратификациялау 6; сепарациялық ыдыстағы Сұйықтық
            пен  газды  түпкілікті  бөлу  7;  сепарациялық  ыдыстағы  немесе  жеке  шығару
            аппаратындағы тамшылы сұйықтықтан газды тазарту 2.
                   Мұнай-газ жинау коллекторындағы ұңғымалардың өнімі сепаратордың
            алдында  құбырдың  соңғы  бөлігіне  түседі,  оның  диаметрі  тығын
            құрылымының бұзылуы, ағым мен қысымның импульстарын тегістеу есебінен
            таңдалады.
                   А  құбырының  соңғы  учаскесінен  мұнай-газ  ағыны  6  депульсаторға
            түседі,  ол  5  көтерілетін  учаскеден  және  сұйықты  1  бөлу  ыдысына  енгізу
            бағытында  4  көлбеу  бөліктен  тұрады.  Көлбеу  құбырдың  осы  бөлігінде
            бөлінген газды алу және оны 2 тамшы науасына немесе бөлу ыдысының газ
            кеңістігіне беру үшін 3 газ шығаратын коллектор орнатылады.

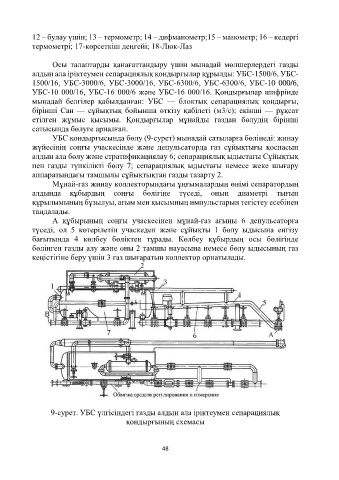

                   9-сурет. УБС үлгісіндегі газды алдын ала іріктеумен сепарациялық
                                             қондырғының схемасы
