сепараторлар жұмысының тиімділігі, әдетте, тек бірінші көрсеткішпен, яғни
сепаратордан тыс газ шығаратын тамшы суспензиясының мөлшерімен
бағаланады. Сондықтан мұнай сепараторлары мен табиғи газ сепараторларына
қойылатын талаптар әртүрлі болуы керек.
Сур. 3.6 жалюзи саптамасы бар сепаратордың жалпы көрінісі мен
кескінін көрсетеді 10. Бөлгіш келесідей жұмыс істейді. Қысыммен мұнай-газ
қоспасы 6 құбыр арқылы 2 Тарату коллекторына түседі, оның бүкіл ұзындығы
бойынша қоспаның шығуы үшін алшақтық бар. Мұнай-газ қоспасы
саңылаудан 5 көлбеу жазықтыққа түседі, бұл мұнайдың қозғалу жолын
арттырады, осылайша окклюзияланған газ көпіршіктерінің шығарылуын
жеңілдетеді. Сепаратордың жоғарғы бөлігінде 10 жалюзи түріндегі тамшы
саптама орнатылған, оның көлденең қимасы сол суретте көрсетілген. 10
жалюзи саптамасында кесілген Мұнай тамшылары паллетке құйылады және 4
дренаждық құбыр арқылы сепаратордың төменгі бөлігіне жіберіледі.
10 тамшыұстау саптамасы әртүрлі дизайнда болуы мүмкін. Оның
жұмысы мынадай қағидаттарға негізделуі тиіс: 1) газ ағынының әртүрлі
қалқалармен соқтығысуы; 2) ағын бағытының өзгеруі; 3) ағын
жылдамдығының өзгеруі; 4) ортадан тепкіш күшті пайдалану; 5)
коалесцирлеуші толтырманы (әртүрлі металл торларды) пайдалану.
Сур. 3.7 көлденең сепаратордың жалпы көрінісі мен бөлімі келтірілген,
онда сұйықтық бөлшектері гравитациялық және инерциялық күштердің
әсерінен орналасады. Бұл бөлгіш келесідей жұмыс істейді.

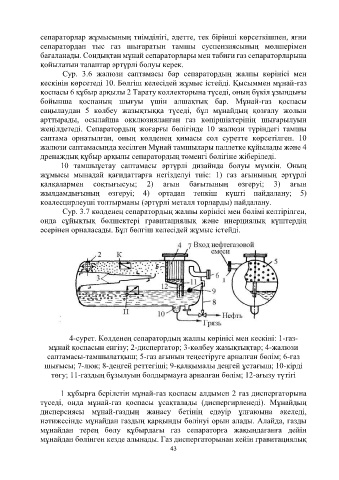

4-сурет. Көлденең сепаратордың жалпы көрінісі мен кескіні: 1-газ-
мұнай қоспасын енгізу; 2-диспергатор; 3-көлбеу жазықтықтар; 4-жалюзи
саптамасы-тамшылатқыш; 5-газ ағынын теңестіруге арналған бөлім; 6-газ
шығысы; 7-люк; 8-деңгей реттегіші; 9-қалқымалы деңгей ұстағыш; 10-кірді
төгу; 11-газдың бұзылуын болдырмауға арналған бөлім; 12-ағызу түтігі

1 құбырға берілетін мұнай-газ қоспасы алдымен 2 газ диспергаторына
түседі, онда мұнай-газ қоспасы ұсақталады (диспергирленеді). Мұнайдың
дисперсиясы мұнай-газдың жанасу бетінің едәуір ұлғаюына әкеледі,
нәтижесінде мұнайдан газдың қарқынды бөлінуі орын алады. Алайда, газды
мұнайдан терең бөлу құбырдағы газ сепараторға жақындағанға дейін
мұнайдан бөлінген кезде алынады. Газ диспергаторынан кейін гравитациялық
