Page 40 - Munaidi jinau jane saqtau ushin jabdiktar

ортаның температурасын қабылдауға тырысады, бұл бөлу тораптарындағы
фазалар арасында көмірсутектердің таралуына айтарлықтай әсер етеді,
яғни.тиісті жағдайларды таңдау арқылы осы процесті реттеу үшін жағдайлар
жасалады (қадамдар саны, олардың арасындағы қысымның төмендеуі және
температураның өзгеруі). Бұл әсіресе жеңіл майларды жинау кезінде өте
маңызды. Тәжірибе көрсеткендей, жеңіл мұнайды бөлу сатыларының Саны
(Сауд Арабиясы, Кувейт) 6 – 7-ге жетуі мүмкін, ал бірінші сатыдағы газдардың
энергиясы әдетте мұнайды соратын центрифугалық сорғыларды басқаратын
турбиналарда қолданылады. Кез-келген түрдегі мұнай сепараторларында
келесі төрт бөлім бар (сурет. 3.6).
1. мұнайдан газ бөлуге қызмет ететін негізгі бөлу бөлімі. Бөлу
секциясының жұмысына ұңғымалардың өнімдерін енгізудің құрылымдық
дизайны үлкен әсер етеді (радиалды, тангенциалды, газ сұйықтығы
қоспасының енгізілуін турбулизациялайтын диспергаторлардың әртүрлі
түрлерін қолдану).
2. Бөлу бөлімінен мұнайға қаныққан газ көпіршіктері қосымша
шығарылатын шөгінді бөлім. Мұнайдан окклюзияланған газ көпіршіктерінің
неғұрлым қарқынды бөлінуі үшін соңғысы көлбеу жазықтықтар бойымен жұқа
қабатқа бағытталады, осылайша мұнайдың жүру жолының ұзындығын, яғни
оны бөлудің тиімділігін арттырады. Көлбеу жазықтықтарды мұнайдан газ
шығаруға ықпал ететін кішкене табалдырықпен жасау ұсынылады.

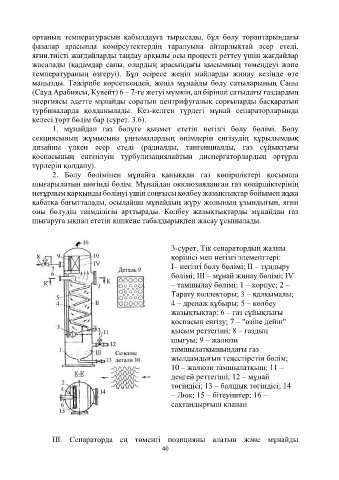

3-сурет. Тік сепаратордың жалпы
көрінісі мен негізгі элементтері:
I– негізгі бөлу бөлімі; II – тұндыру

бөлімі; III – мұнай жинау бөлімі; IV
– тамшылау бөлімі; 1 – корпус; 2 –
Тарату коллекторы; 3 – қалқымалы;
4 – дренаж құбыры; 5 – көлбеу
жазықтықтар; 6 – газ сұйықтығы
қоспасын енгізу; 7 – "өзіне дейін"
қысым реттегіші; 8 – газдың
шығуы; 9 – жалюзи
тамшылатқышындағы газ
жылдамдығын теңестіретін бөлім;
10 – жалюзи тамшылатқыш; 11 –
деңгей реттегіші; 12 – мұнай
төгіндісі; 13 – балшық төгіндісі; 14
– Люк; 15 – бітеуіштер; 16 –
сақтандырғыш клапан

III. Сепараторда ең төменгі позицияны алатын және мұнайды

40
