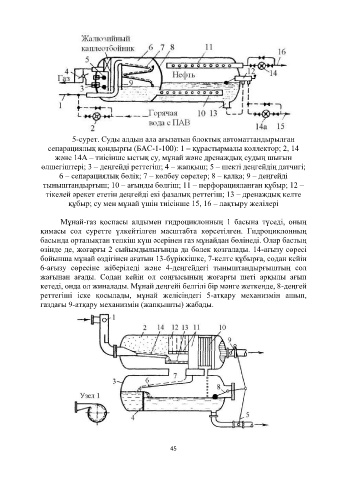

5-сурет. Суды алдын ала ағызатын блоктық автоматтандырылған
сепарациялық қондырғы (БАС-1-100): 1 – құрастырмалы коллектор; 2, 14
және 14А – тиісінше ыстық су, мұнай және дренаждық судың шығын
өлшегіштері; 3 – деңгейді реттегіш; 4 – жапқыш; 5 – шекті деңгейдің датчигі;
6 – сепарациялық бөлік; 7 – көлбеу сөрелер; 8 – қалқа; 9 – деңгейді
тыныштандырғыш; 10 – ағынды бөлгіш; 11 – перфорацияланған құбыр; 12 –
тікелей әрекет ететін деңгейді екі фазалық реттегіш; 13 – дренаждық келте
құбыр; су мен мұнай үшін тиісінше 15, 16 – лақтыру желілері

Мұнай-газ қоспасы алдымен гидроциклонның 1 басына түседі, оның
қимасы сол суретте үлкейтілген масштабта көрсетілген. Гидроциклонның
басында орталықтан тепкіш күш әсерінен газ мұнайдан бөлінеді. Олар бастың
өзінде де, жоғарғы 2 сыйымдылығында да бөлек қозғалады. 14-ағызу сөресі
бойынша мұнай өздігінен ағатын 13-бүріккішке, 7-келте құбырға, содан кейін
6-ағызу сөресіне жіберіледі және 4-деңгейдегі тыныштандырғыштың сол
жағынан ағады. Содан кейін ол соңғысының жоғарғы шеті арқылы ағып
кетеді, онда ол жиналады. Мұнай деңгейі белгілі бір мәнге жеткенде, 8-деңгей
реттегіші іске қосылады, мұнай желісіндегі 5-атқару механизмін ашып,
газдағы 9-атқару механизмін (жапқышты) жабады.
