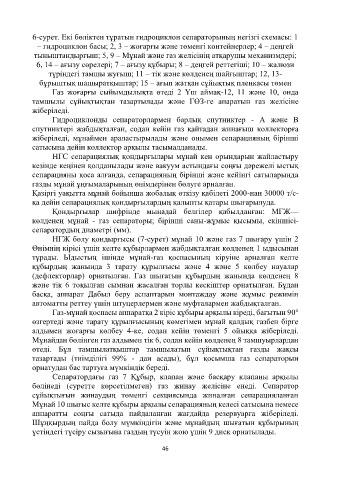

6-сурет. Екі бөліктен тұратын гидроциклон сепараторының негізгі схемасы: 1
– гидроциклон басы; 2, 3 – жоғарғы және төменгі контейнерлер; 4 – деңгей
тыныштандырғыш; 5, 9 – Мұнай және газ желісінің атқарушы механизмдері;
6, 14 – ағызу сөрелері; 7 – ағызу құбыры; 8 – деңгей реттегіші; 10 – жалюзи
түріндегі тамшы жуғыш; 11 – тік және көлденең шайғыштар; 12, 13-
бұрыштық шашыратқыштар; 15 – ағып жатқан сұйықтық пленкасы төмен
Газ жоғарғы сыйымдылықта өтеді 2 Үш аймақ-12, 11 және 10, онда
тамшылы сұйықтықтан тазартылады және ГӨЗ-ге апаратын газ желісіне
жіберіледі.
Гидроциклонды сепараторлармен барлық спутниктер - А және В
спутниктері жабдықталған, содан кейін газ қайтадан жинағыш коллекторға
жіберіледі, мұнаймен араластырылады және онымен сепарацияның бірінші
сатысына дейін коллектор арқылы тасымалданады.
НГС сепарациялық қондырғылары мұнай кен орындарын жайластыру
кезінде кеңінен қолданылады және вакуум астындағы соңғы дәрежелі ыстық
сепарацияны қоса алғанда, сепарацияның бірінші және кейінгі сатыларында
газды мұнай ұңғымаларының өнімдерінен бөлуге арналған.
Қазіргі уақытта мұнай бойынша жобалық өткізу қабілеті 2000-нан 30000 т/с-
қа дейін сепарациялық қондырғылардың қалыпты қатары шығарылуда.
Қондырғылар шифрінде мынадай белгілер қабылданған: МГЖ—
көлденең мұнай - газ сепараторы; бірінші саны-жұмыс қысымы, екіншісі-
сепаратордың диаметрі (мм).
НГЖ бөлу қондырғысы (7-сурет) мұнай 10 және газ 7 шығару үшін 2
Өнімнің кірісі үшін келте құбырлармен жабдықталған көлденең 1 ыдысынан
тұрады. Ыдыстың ішінде мұнай-газ қоспасының кіруіне арналған келте
құбырдың жанында 3 тарату құрылғысы және 4 және 5 көлбеу науалар

(дефлекторлар) орнатылған. Газ шығатын құбырдың жанында көлденең 8
және тік 6 тоқылған сымнан жасалған торлы кескіштер орнатылған. Бұдан
басқа, аппарат Дабыл беру аспаптарын монтаждау және жұмыс режимін
автоматты реттеу үшін штуцерлермен және муфталармен жабдықталған.
Газ-мұнай қоспасы аппаратқа 2 кіріс құбыры арқылы кіреді, бағытын 90°
өзгертеді және тарату құрылғысының көмегімен мұнай қалдық газбен бірге
алдымен жоғарғы көлбеу 4-ке, содан кейін төменгі 5 ойыққа жіберіледі.
Мұнайдан бөлінген газ алдымен тік 6, содан кейін көлденең 8 тамшуырлардан
өтеді. Бұл тамшылатқыштар тамшылатып сұйықтықтан газды жақсы
тазартады (тиімділігі 99% - дан асады), бұл қосымша газ сепараторын
орнатудан бас тартуға мүмкіндік береді.
Сепаратордағы газ 7 Құбыр, клапан және басқару клапаны арқылы
бөлінеді (суретте көрсетілмеген) газ жинау желісіне енеді. Сепаратор
сұйықтығын жинаудың төменгі секциясында жиналған сепарацияланған
Мұнай 10 шығыс келте құбыры арқылы сепарацияның келесі сатысына немесе
аппаратты соңғы сатыда пайдаланған жағдайда резервуарға жіберіледі.
Шұңқырдың пайда болу мүмкіндігін және мұнайдың шығатын құбырының
үстіндегі түсіру сызығына газдың түсуін жою үшін 9 диск орнатылады.
