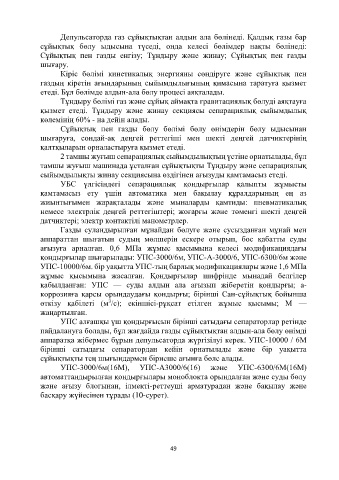

Депульсаторда газ сұйықтықтан алдын ала бөлінеді. Қалдық газы бар
сұйықтық бөлу ыдысына түседі, онда келесі бөлімдер нақты бөлінеді:
Сұйықтық пен газды енгізу; Тұндыру және жинау; Сұйықтық пен газды
шығару.
Кіріс бөлімі кинетикалық энергияны сөндіруге және сұйықтық пен
газдың кіретін ағындарының сыйымдылығының қимасына таратуға қызмет
етеді. Бұл бөлімде алдын-ала бөлу процесі аяқталады.
Тұндыру бөлімі газ және сұйық аймақта гравитациялық бөлуді аяқтауға
қызмет етеді. Тұндыру және жинау секциясы сепарациялық сыйымдылық
көлемінің 60% - на дейін алады.
Сұйықтық пен газды бөлу бөлімі бөлу өнімдерін бөлу ыдысынан
шығаруға, сондай-ақ деңгей реттегіші мен шекті деңгей датчиктерінің
қалтқыларын орналастыруға қызмет етеді.
2 тамшы жуғыш сепарациялық сыйымдылықтың үстіне орнатылады, бұл
тамшы жуғыш машинада ұсталған сұйықтықты Тұндыру және сепарациялық
сыйымдылықты жинау секциясына өздігінен ағызуды қамтамасыз етеді.
УБС үлгісіндегі сепарациялық қондырғылар қалыпты жұмысты
қамтамасыз ету үшін автоматика мен бақылау құралдарының ең аз
жиынтығымен жарақталады және мыналарды қамтиды: пневматикалық
немесе электрлік деңгей реттегіштері; жоғарғы және төменгі шекті деңгей
датчиктері; электр контактілі манометрлер.
Газды суландырылған мұнайдан бөлуге және сусызданған мұнай мен
аппараттан шығатын судың мөлшерін ескере отырып, бос қабатты суды
ағызуға арналған. 0,6 МПа жұмыс қысымына келесі модификациядағы
қондырғылар шығарылады: УПС-3000/6м, УПС-А-3000/6, УПС-6300/6м және
УПС-10000/6м. бір уақытта УПС-тың барлық модификациялары және 1,6 МПа

жұмыс қысымына жасалған. Қондырғылар шифрінде мынадай белгілер
қабылданған: УПС — суды алдын ала ағызып жіберетін қондырғы; а-
коррозияға қарсы орындаудағы қондырғы; бірінші Сан-сұйықтық бойынша
3
өткізу қабілеті (м /с); екіншісі-рұқсат етілген жұмыс қысымы; М —
жаңартылған.
УПС алғашқы үш қондырғысын бірінші сатыдағы сепараторлар ретінде
пайдалануға болады, бұл жағдайда газды сұйықтықтан алдын-ала бөлу өнімді
аппаратқа жібермес бұрын депульсаторда жүргізілуі керек. УПС-10000 / 6М
бірінші сатыдағы сепаратордан кейін орнатылады және бір уақытта
сұйықтықты тең шығындармен бірнеше ағынға бөле алады.
УПС-3000/6м(16М), УПС-А3000/6(16) және УПС-6300/6М(16М)
автоматтандырылған қондырғылары моноблокта орындалған және суды бөлу
және ағызу блогынан, ілмекті-реттеуші арматурадан және бақылау және
басқару жүйесінен тұрады (10-сурет).

49
