6000 м3/с дейін (үш жұмыс сорғысы кезінде) қамтамасыз етеді.
БН типті ДНС технологиялық, қалқаншалы, кәріздік блоктардан және
авариялық газ шығару шырағынан тұрады (12-сурет).

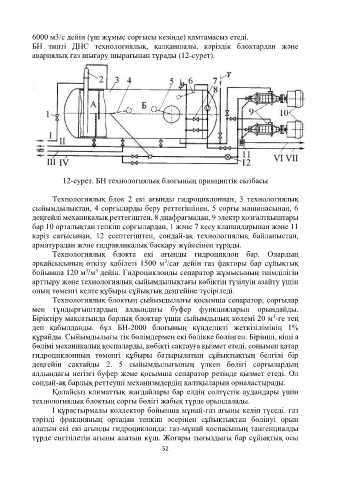

12-сурет. БН технологиялық блогының принциптік сызбасы

Технологиялық блок 2 екі ағынды гидроциклоннан, 3 технологиялық
сыйымдылықтан, 4 сорғыларды беру реттегішінен, 5 сорғы машинасынан, 6
деңгейлі механикалық реттегіштен, 8 диафрагмадан, 9 электр қозғалтқыштары
бар 10 орталықтан тепкіш сорғылардан, 1 және 7 кесу клапандарынан және 11
кәріз сатысынан, 12 есептегіштен, сондай-ақ технологиялық байланыстан,
арматурадан және гидравликалық басқару жүйесінен тұрады.
Технологиялық блокта екі ағынды гидроциклон бар. Олардың
3
әрқайсысының өткізу қабілеті 1500 м /сағ дейін газ факторы бар сұйықтық
3
3
бойынша 120 м /м дейін. Гидроциклонды сепаратор жұмысының тиімділігін
арттыру және технологиялық сыйымдылықтағы көбіктің түзілуін азайту үшін
оның төменгі келте құбыры сұйықтық деңгейіне түсіріледі.
Технологиялық блоктың сыйымдылығы қосымша сепаратор, сорғылар
мен тұндырғыштардың алдындағы буфер функцияларын орындайды.
Біріктіру мақсатында барлық блоктар үшін сыйымдылық көлемі 20 м -ге тең
3
деп қабылданды. бұл БН-2000 блогының күнделікті жеткізілімінің 1%
құрайды. Сыйымдылығы тік бөлімдермен екі бөлікке бөлінген. Бірінші, кіші а
бөлімі механикалық қоспаларды, көбікті сақтауға қызмет етеді, сонымен қатар
гидроциклонның төменгі құбыры батырылатын сұйықтықтың белгілі бір
деңгейін сақтайды 2. 5 сыйымдылығының үлкен бөлігі сорғылардың
алдындағы негізгі буфер және қосымша сепаратор ретінде қызмет етеді. Ол
сондай-ақ барлық реттеуші механизмдердің қалтқыларын орналастырады.
Қолайсыз климаттық жағдайлары бар елдің солтүстік аудандары үшін
технологиялық блоктың сорғы бөлігі жабық түрде орындалады.
I құрастырмалы коллектор бойынша мұнай-газ ағыны келіп түседі. газ
тәрізді фракцияның ортадан тепкіш әсерінен сұйықтықтан бөлінуі орын
алатын екі екі ағынды гидроциклонда: газ-мұнай қоспасының тангенциалды
түрде енгізілетін ағыны алатын күш. Жоғары тығыздығы бар сұйықтық осы
