Page 57 - Munaidi jinau jane saqtau ushin jabdiktar

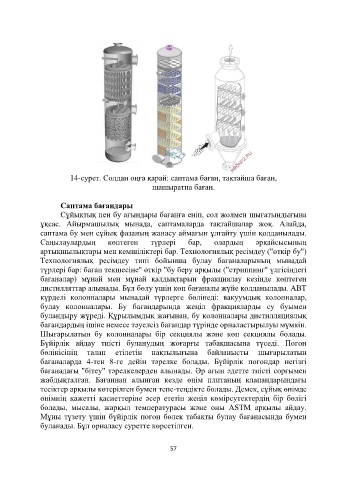

14-сурет. Солдан оңға қарай: саптама баған, тақтайша баған,
шашыратпа баған.

Саптама бағандары
Сұйықтық пен бу ағындары бағанға еніп, сол жолмен шығатындығына
ұқсас. Айырмашылық мынада, саптамаларда тақтайшалар жоқ. Алайда,
саптама бу мен сұйық фазаның жанасу аймағын ұлғайту үшін қолданылады.
Саңылаулардың көптеген түрлері бар, олардың әрқайсысының
артықшылықтары мен кемшіліктері бар. Технологиялық ресімдеу ("өткір бу")
Технологиялық ресімдеу типі бойынша булау бағаналарының мынадай
түрлері бар: баған текшесіне" өткір "бу беру арқылы ("стриппинг" үлгісіндегі
бағаналар) мұнай мен мұнай қалдықтарын фракциялау кезінде көптеген
дистилляттар алынады. Бұл бөлу үшін көп бағаналы жүйе қолданылады. АВТ
күрделі колонналары мынадай түрлерге бөлінеді: вакуумдық колонналар,
булау колонналары. Бу бағандарында жеңіл фракцияларды су буымен
буландыру жүреді. Құрылымдық жағынан, бу колонналары дистилляциялық
бағандардың ішіне немесе тәуелсіз бағандар түрінде орналастырылуы мүмкін.
Шығарылатын бу колонналары бір секциялы және көп секциялы болады.
Бүйірлік айдау тиісті буланудың жоғарғы табақшасына түседі. Погон
бөлінісінің талап етілетін нақтылығына байланысты шығарылатын
бағаналарда 4-тен 8-ге дейін тәрелке болады. Бүйірлік погондар негізгі
бағанадағы "бітеу" тәрелкелерден алынады. Әр ағын әдетте тиісті сорғымен
жабдықталған. Бағаннан алынған кезде өнім плитаның клапандарындағы
тесіктер арқылы көтерілген бумен тепе-теңдікте болады. Демек, сұйық өнімде
өнімнің қажетті қасиеттеріне әсер ететін жеңіл көмірсутектердің бір бөлігі
болады, мысалы, жарқыл температурасы және оны ASTM арқылы айдау.
Мұны түзету үшін бүйірлік погон бөлек табақты булау бағанасында бумен
буланады. Бұл орналасу суретте көрсетілген.

57
