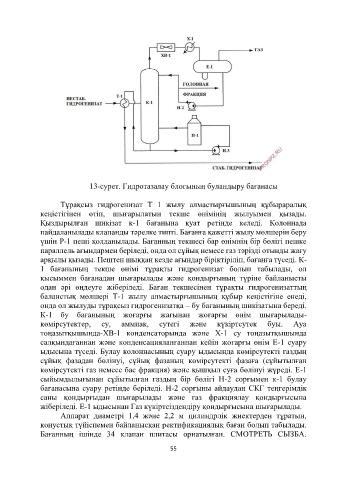

13-сурет. Гидротазалау блогының буландыру бағанасы

Тұрақсыз гидрогенизат T 1 жылу алмастырғышының құбыраралық
кеңістігінен өтіп, шығарылатын текше өнімінің жылуымен қызады.
Қыздырылған шикізат к-1 бағанына қуат ретінде келеді. Колоннада
пайдаланылады клапанды тәрелке типті. Бағанға қажетті жылу мөлшерін беру
үшін P-1 пеші қолданылады. Бағанның текшесі бар өнімнің бір бөлігі пешке
параллель ағындармен беріледі, онда ол сұйық немесе газ тәрізді отынды жағу
арқылы қызады. Пештен шыққан кезде ағындар біріктіріліп, бағанға түседі. К-
1 бағанының текше өнімі тұрақты гидрогенизат болып табылады, ол
қысыммен бағанадан шығарылады және қондырғының түріне байланысты
одан әрі өңдеуге жіберіледі. Баған текшесінен тұрақты гидрогенизаттың
баланстық мөлшері Т-1 жылу алмастырғышының құбыр кеңістігіне енеді,
онда ол жылуды тұрақсыз гидрогенизатқа – бу бағанының шикізатына береді.
К-1 бу бағанының жоғарғы жағынан жоғарғы өнім шығарылады-
көмірсутектер, су, аммиак, сутегі және күкіртсутек буы. Ауа
тоңазытқышында-ХВ-1 конденсаторында және Х-1 су тоңазытқышында
салқындағаннан және конденсацияланғаннан кейін жоғарғы өнім Е-1 суару
ыдысына түседі. Булау колоннасының суару ыдысында көмірсутекті газдың
сұйық фазадан бөлінуі, сұйық фазаның көмірсутекті фазаға (сұйытылған
көмірсутекті газ немесе бас фракция) және қышқыл суға бөлінуі жүреді. Е-1
сыйымдылығынан сұйытылған газдың бір бөлігі Н-2 сорғымен к-1 булау
бағанасына суару ретінде беріледі. Н-2 сорғыны айдаудан СКГ теңгерімдік
саны қондырғыдан шығарылады және газ фракциялау қондырғысына
жіберіледі. Е-1 ыдысынан Газ күкіртсіздендіру қондырғысына шығарылады.
Аппарат диаметрі 1,4 және 2,2 м цилиндрлік жиектерден тұратын,
конустық түйіспемен байланысқан ректификациялық баған болып табылады.
Бағанның ішінде 34 клапан плитасы орнатылған. СМОТРЕТЬ СЫЗБА.

55
