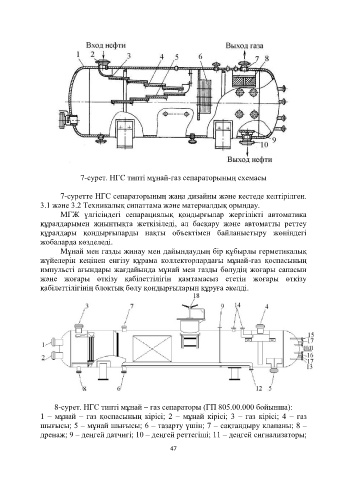

7-сурет. НГС типті мұнай-газ сепараторының схемасы

7-суретте НГС сепараторының жаңа дизайны және кестеде келтірілген.
3.1 және 3.2 Техникалық сипаттама және материалдық орындау.
МГЖ үлгісіндегі сепарациялық қондырғылар жергілікті автоматика
құралдарымен жиынтықта жеткізіледі, ал басқару және автоматты реттеу
құралдары қондырғыларды нақты объектімен байланыстыру жөніндегі
жобаларда көзделеді.
Мұнай мен газды жинау мен дайындаудың бір құбырлы герметикалық
жүйелерін кеңінен енгізу құрама коллекторлардағы мұнай-газ қоспасының
импульсті ағындары жағдайында мұнай мен газды бөлудің жоғары сапасын
және жоғары өткізу қабілеттілігін қамтамасыз ететін жоғары өткізу
қабілеттілігінің блоктық бөлу қондырғыларын құруға әкелді.

8-сурет. НГС типті мұнай – газ сепараторы (ГП 805.00.000 бойынша):
1 – мұнай – газ қоспасының кірісі; 2 – мұнай кірісі; 3 – газ кірісі; 4 – газ
шығысы; 5 – мұнай шығысы; 6 – тазарту үшін; 7 – сақтандыру клапаны; 8 –
дренаж; 9 – деңгей датчигі; 10 – деңгей реттегіші; 11 – деңгей сигнализаторы;

47
