Для дальнейшего использования изомеры необходимо разделить. Обычно
о-ксилол выделяют методом четкой ректификации, а п-ксилол - методом
низкотемпературной кристаллизации
Ксилольная фракция бензинов риформинга имеет приблизительно
постоянный состав: этилбензол – 21,2%; п-ксилол – 18,3%; м-ксилол-40,4%; о-
ксилол-20,1%.
Для дальнейшего использования изомеры необходимо разделить. Обычно
о-ксилол выделяют методом четкой ректификации, а п-ксилол — методом
низкотемпературной кристаллизации.
Технологическая схема установки экстракции ароматических
о
углеводородов из катализата фракции 62- 105 C диэтиленгликолем (ДЭГ)
представлена на рисунке 2.7.4.

I-сырье; II- ДЭГ; III-бензол; IV- рафинат; V- толуол; VI-ксилольная фракция;VII- вода.

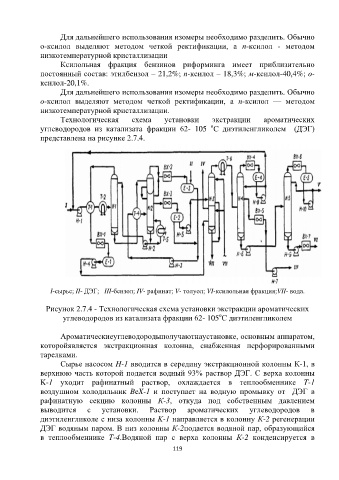

Рисунок 2.7.4 - Технологическая схема установки экстракции ароматических
о
углеводородов из катализата фракции 62- 105 C диэтиленгликолем

Ароматическиеуглеводородыполучаютнаустановке, основным аппаратом,
которойявляется экстракционная колонна, снабженная перфорированными
тарелками.
Сырье насосом H-1 вводится в середину экстракционной колонны К-1, в
верхнюю часть которой подается водный 93% pacтвор ДЭГ. С верха колонны
K-1 уходит рафинатный раствор, охлаждается в теплообменнике T-1
воздушном холодильник BеX-1 и поступает на водную промывку от ДЭГ в
рафинатную секцию колонны К-3, откуда под собственным давлением
выводится с установки. Раствор ароматических углеводородов в
диэтиленгликоле с низа колонны Κ-1 направляется в колонну К-2 регенерации
ДЭГ водяным паром. В низ колонны К-2подается водяной пар, образующийся
в теплообменнике Т-4.Водяной пар с верха колонны К-2 конденсируется в
